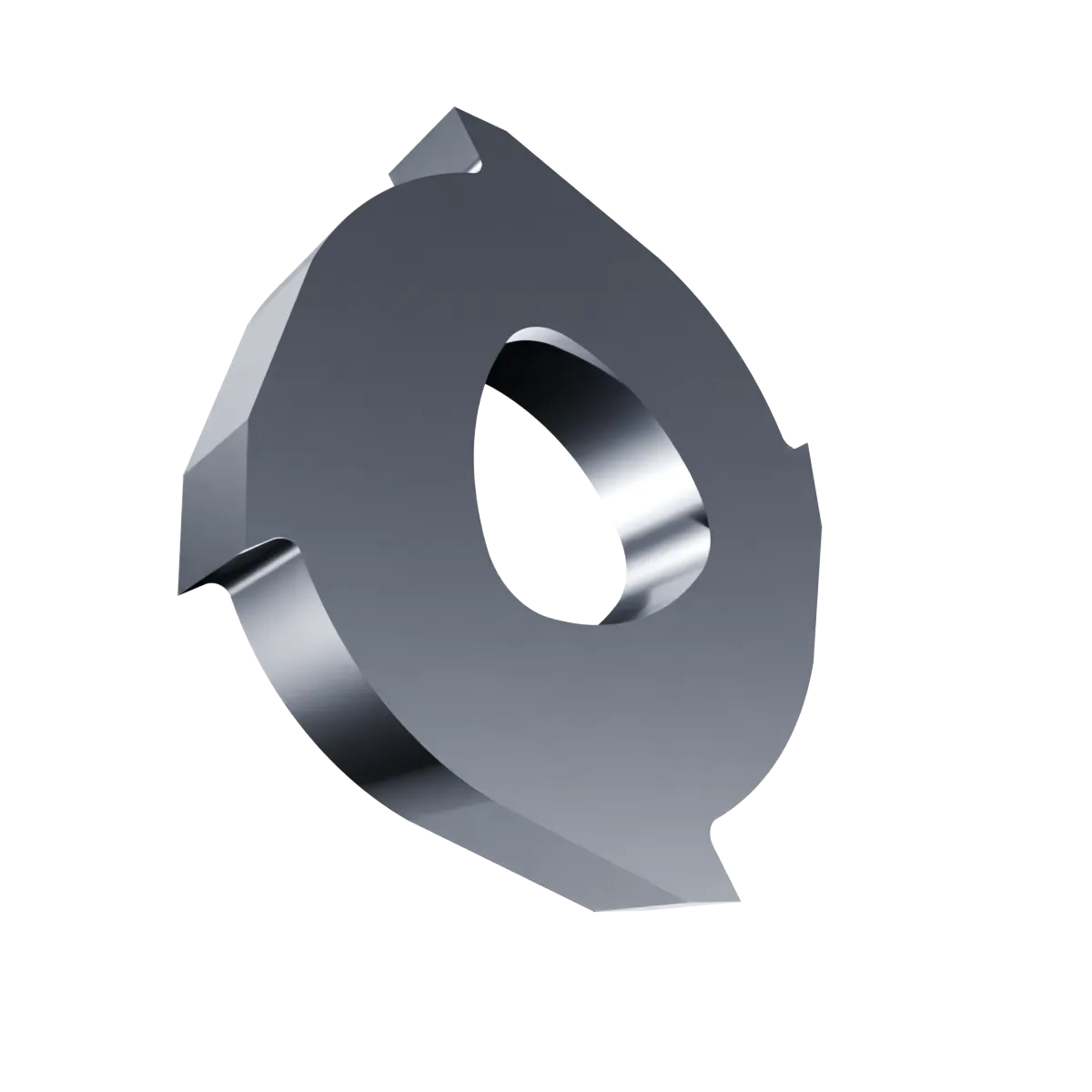

Kruszarka dwuwałowa MEWA UC150 Nóż obrotowy (4 zęby)

DWUWAŁÓWKA Nóż obrotowy (4 zęby) (Nóż wirnika czterozębny / Krążek tnący / Nóż tarczowy)

Przeznaczenie

Przemysłowy, ekstremalnie ciężki Nóż obrotowy czterozębny (4 zęby) to monolityczne narzędzie skrawające o wysokiej masie własnej, zaprojektowane specjalnie do pracy w wielkotonażowych, wolnoobrotowych niszczarkach dwuwałowych (shredderach dwuwałowych). Komponent ten jest montowany seryjnie (pakietowo) bezpośrednio na sześciokątnym lub wielowypustowym wale roboczym, tworząc – wraz z nożami wału przeciwbieżnego oraz hakami czyszczącymi – zwarty, asymetryczny układ rozrywający.

Charakterystyczna geometria wyposażona w 4 agresywne zęby (haki) została zoptymalizowana pod kątem maksymalnego chwytu i wciągania materiału do wnętrza komory mielenia. Zadaniem zębów jest punktowe nacinanie, przebijanie, a następnie gilotynowe rozrywanie wsadów wielkogabarytowych o wysokiej gęstości. Czterozębna konstrukcja zapewnia idealny kompromis pomiędzy siłą chwytu (wysokością i agresywnością haka) a częstotliwością cięcia, co bezpośrednio zapobiega blokowaniu się wałów i optymalizuje dystrybucję potężnego momentu obrotowego przekładni głównej.

Wytrzymałość i zaawansowana inżynieria materiałowa

Komora robocza rozdrabniaczy dwuwałowych jest strefą występowania skrajnych sił skrętnych, gwałtownych zacięć (udarów mechanicznych) oraz permanentnego wycierania ściernego. Nasze krążki tnące gwarantują:

• głęboką twardość strukturalną (hartowanie próżniowe): wykonanie ze specjalistycznych, wysokostopowych stali narzędziowych chromowo-manganowych lub wanadowych (np. 1.2379 / D2, 1.2767 lub specjalnych stopów modyfikowanych). Zaawansowana obróbka cieplna zapewnia jednolitą twardość (zazwyczaj w przedziale 54–58 HRC) na całym przekroju, od krawędzi zęba aż do wewnętrznego wielowypustu.

• ekstremalną ciągliwość rdzenia (odporność na pękanie udarowe): precyzyjnie dobrany proces odpuszczania termicznego usuwa naprężenia wewnętrzne metalu. Skutecznie zabezpiecza to strukturę noża przed pęknięciem wzdłużnym lub odłamaniem zęba podczas nagłego zablokowania maszyny na elemencie niekruszalnym (np. grubościennej stali konstrukcyjnej).

• mikrometryczną precyzję osiową CNC: obróbka płaszczyzn bocznych oraz wewnętrznego otworu mocującego (sześciokąt/wielowypust) odbywa się na zaawansowanych centrach numerycznych. Gwarantuje to idealną płaskość i minimalną tolerancję pasowania, co eliminuje powstawanie luzów między nożami w pakiecie wału i zapobiega wędrowaniu materiału między krawędziami tnącymi.

• zdolność do wielokrotnej regeneracji: masywny profil zębów pozwala na wielokrotne ostrzenie regeneracyjne (czołowe i boczne) lub profesjonalne napawanie drutami trudnościeralnymi, co drastycznie wydłuża całkowity cykl życia narzędzia.

Montaż i reżim serwisowy

Prawidłowe skompletowanie pakietu nożowego na wale dwuwałówki bezpośrednio warunkuje sprawność maszyny i chroni układ napędowy przed zniszczeniem:

• sterylna czystość powierzchni styku: podczas montażu pakietu na wale, każda płaszczyzna boczna noża oraz pierścienia dystansowego musi zostać dokładnie oczyszczona z rdzy, nagarów i zanieczyszczeń. Najmniejsza drobina wciśnięta między noże spowoduje bicie osiowe i doprowadzi do niszczycielskiego tarcia bocznego noży o siebie.

• sekwencyjny układ fazowy (przesunięcie zębów): noże czterozębne należy nasuwać na wał z zachowaniem stałego przesunięcia kątowego (sekwencja jodełkowa lub spiralna). Zapewnia to płynną, ciągłą pracę shreddera, eliminuje drgania harmoniczne ramy i zapobiega gwałtownym skokom obciążenia silnika.

• kontrola szczeliny bocznej (międzywałowej): po złożeniu pełnego pakietu i dociągnięciu nakrętki wału za pomocą klucza hydraulicznego, należy precyzyjnie zweryfikować szczelinomierzem odległości boczne mijania się noży wału lewego z nożami wału prawego.

• systematyczna weryfikacja stopnia zużycia: zaokrąglenie wierzchołków zębów drastycznie ogranicza zdolność maszyny do samoistnego wciągania gabarytów, co zmniejsza wydajność dobową i drastycznie zwiększa temperaturę w komorze.

Zastosowanie

Nóż obrotowy czterozębny stosowany jest w najcięższych procesach niszczenia i wstępnego rozdrabniania (pre-shredding):

• recyklingu odpadów wielkogabarytowych i komunalnych: niszczenie mebli, materaców, sprasowanych bel odpadów zmieszanych, palet drewnianych oraz odpadów budowlanych.

• przetwórstwa złomu i elektroniki: wstępne rozrywanie urządzeń AGD (tzw. białego złomu), karoserii samochodowych, profili aluminiowych oraz grubościennych beczek metalowych.

• utylizacji opon i odpadów gumowych: rozrywanie opon ciężarowych, rolniczych oraz wielkogabarytowych (OTR) z grubym kordem stalowym.

Dlaczego warto wybrać nasze rozwiązania

Dostarczamy przemysłowe komponenty tnące projektowane z myślą o bezkompromisowej niezawodności w najtrudniejszych aplikacjach recyklingowych:

• 100% kompatybilności operacyjnej: wymiary zewnętrzne, grubość, profil 4 zębów oraz geometria otworu wewnętrznego są wykonywane w ścisłej zgodności z dokumentacją techniczną Państwa maszyny lub dostarczonym wzorcem (inżynieria odwrotna).

• ochrona układu kinematycznego: idealna powtarzalność geometryczna i precyzyjne wyważenie pakietu nożowego chronią potężne przekładnie planetarne oraz łożyska główne shreddera przed przedwczesnym zużyciem.

• optymalizacja kosztów operacyjnych (TCO): najwyższa odporność stopu na wycieranie i pękanie minimalizuje częstotliwość kosztownych i pracochłonnych przestojów serwisowych związanych z przezbrajaniem wałów.

O producencie

Jesteśmy ekspertami w produkcji ciężkich elementów roboczych, noży hakowych, noży koronkowych, pierścieni dystansowych oraz osłon do maszyn dwu- i czterowałowych. Nasz park maszynowy pozwala na precyzyjną obróbkę CNC gabarytowych monobloków stalowych oraz zaawansowaną obróbkę cieplną. Bazujemy na wieloletnim doświadczeniu w optymalizacji procesów recyklingu i niszczenia najtrudniejszych odpadów przemysłowych. Na specjalne życzenie jesteśmy w stanie profesjonalnie przeprojektować dany element lub wykonać zupełnie nowy produkt według indywidualnych specyfikacji i zaleceń Państwa zakładu.
