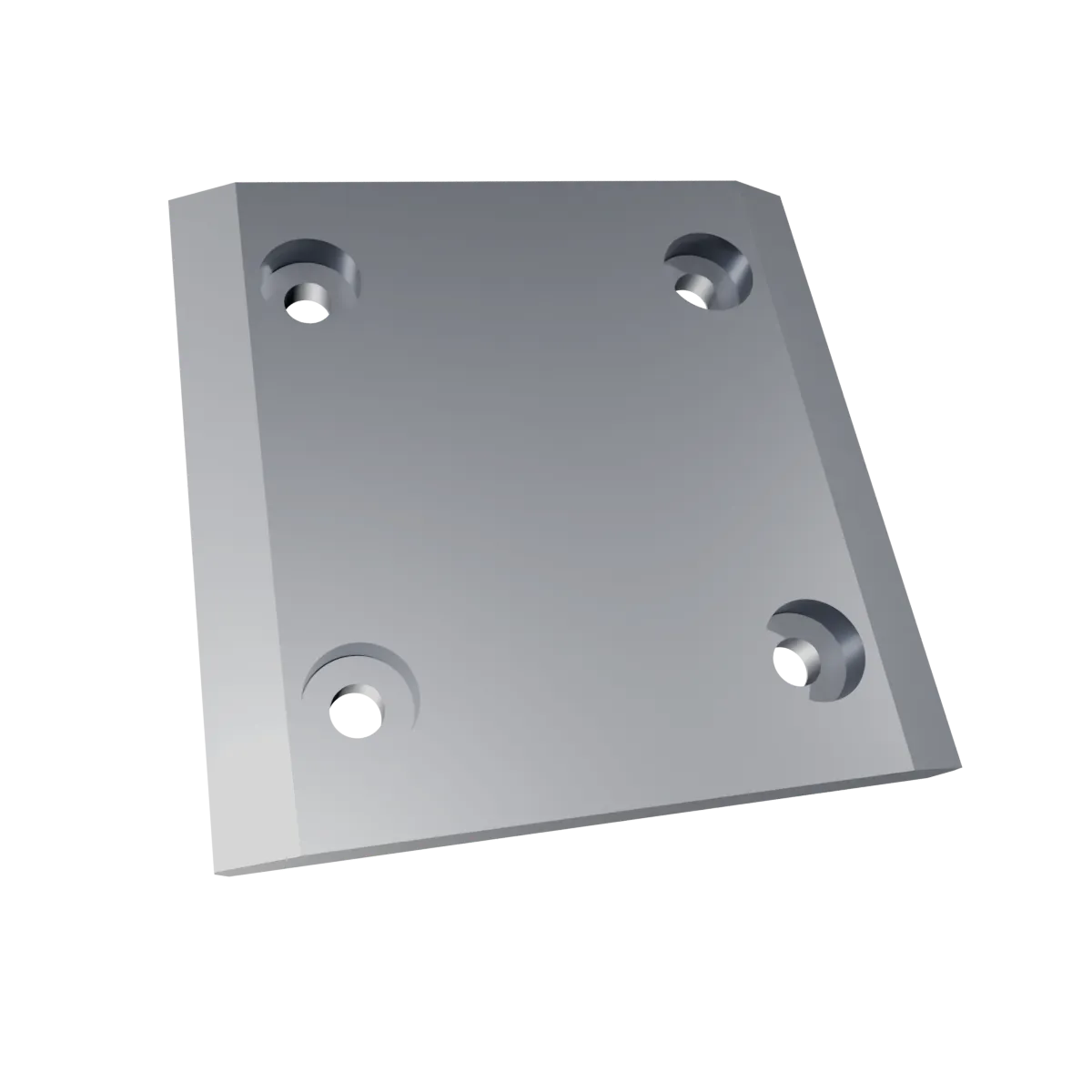

LIBERATOR Płyta osłonowa wału 246x239x25

LIBERATOR – Płyta osłonowa wału 246x239x25

Płyta osłonowa wału o wymiarach 246x239x25 mm to wyspecjalizowany element ochronny, zaprojektowany dla ciężkich rozdrabniaczy i separatorów marki Liberator. Pełni ona rolę pancerza bocznego, który odgradza strefę roboczą rotora od wewnętrznych ścian obudowy oraz układów uszczelniających. Dzięki znacznej grubości (25 mm) i wysokiej odporności na ścieranie, płyta ta skutecznie chroni konstrukcję maszyny przed niszczącym działaniem rozdrabnianych materiałów, takich jak kable, opony czy odpady poamortyzacyjne, które wykazują silne tendencje do wycierania stali.

Specyfikacja techniczna i wykonanie

Produkcja płyt osłonowych dla systemów Liberator opiera się na zastosowaniu materiałów o ekstremalnej odporności na abrazję (ścieranie):

• Materiał: Wykonana ze stali trudnościeralnej o wysokiej twardości (np. typu Hardox 500 lub stal manganowa). Wybór materiału gwarantuje, że płyta zachowuje strukturę nawet przy stałym kontakcie z ostrymi i twardymi frakcjami odpadów.

• Wymiary gabarytowe: 246 mm x 239 mm x 25 mm. Kwadratowy, masywny profil płyty pozwala na równomierne rozłożenie obciążeń dynamicznych generowanych przez wał.

• Twardość powierzchniowa: Standardowo w przedziale 450–550 HBW (Brinell), co pozwala na wielokrotnie dłuższą eksploatację w porównaniu do standardowych blach konstrukcyjnych.

• Precyzja krawędzi: Cięcie technologią laserową lub wodną (High-Definition) zapewnia idealne dopasowanie krawędzi, co jest kluczowe dla zachowania szczelności komory i zapobiegania dostawaniu się drobnych zanieczyszczeń pod płytę.

Rola w układzie mechanicznym Liberator

Płyta osłonowa 246x239x25 pełni strategiczne funkcje zabezpieczające:

• Ochrona strukturalna: Stanowi wymienny ekran ochronny, który przejmuje energię uderzeń materiału odrzucanego przez noże rotora, chroniąc tym samym ramę nośną maszyny przed perforacją i odkształceniem.

• Redukcja tarcia bocznego: Dzięki gładkiej, oszlifowanej powierzchni, płyta minimalizuje opory podczas przemieszczania się materiału wzdłuż ścian komory, co ogranicza zużycie energii i zapobiega przegrzewaniu się stref bocznych wału.

• Bariera dla uszczelnień: Chroni główne labirynty i uszczelniacze wału przed bezpośrednim kontaktem z grubą frakcją, co radykalnie wydłuża żywotność łożysk.

Montaż i konserwacja – kluczowe zasady

Dla zapewnienia pełnej ochrony urządzenia Liberator, należy przestrzegać profesjonalnych procedur serwisowych:

1. Weryfikacja grubości: Ze względu na rolę „warstwy ofiarnej”, płytę należy wymienić, gdy jej grubość spadnie o ok. 20-30% wymiaru pierwotnego. Przetarcie płyty „na wylot” skutkuje natychmiastowym i bardzo kosztownym zniszczeniem obudowy maszyny.

2. Czystość podłoża: Przed montażem nowej płyty należy bezwzględnie usunąć wszelkie osady i nagary z powierzchni montażowej. Nawet niewielka nierówność może spowodować „odstawanie” płyty, co doprowadzi do zahaczenia o nią noży wału.

3. Mocowanie: Należy stosować wyłącznie dedykowane śruby o wysokiej klasie wytrzymałości (min. 10.9) z łbem stożkowym, aby śruba była całkowicie schowana w płaszczyźnie płyty i nie uległa ścięciu przez wirujący materiał.

4. Kontrola termiczna: Podczas pracy z materiałami łatwopalnymi (np. RDF), należy sprawdzać, czy między płytę a obudowę nie dostaje się pył, który pod wpływem tarcia mógłby ulec zapłonowi.

Dlaczego warto wybrać nasze płyty osłonowe?

Nasze płyty osłonowe do maszyn Liberator to zamienniki Heavy Duty, które charakteryzują się precyzyjnym wykonaniem otworów montażowych, identycznym z oryginałem. Stosujemy stale o jednorodnej strukturze, co zapobiega pękaniu płyt pod wpływem uderzeń punktowych. Wybierając nasze rozwiązanie, zyskują Państwo gwarancję maksymalnego zabezpieczenia wału oraz znaczące wydłużenie interwałów remontowych maszyny.

Skompletuj swój zestaw: W ofercie posiadamy również noże, przeciwnoże, śruby montażowe oraz pierścienie dystansowe do maszyn marki Liberator. Zapraszamy do kontaktu w celu przygotowania indywidualnej wyceny dla Państwa parku maszynowego.
