LINDNER Jupiter, Komet Ucho sworznia sań silnika

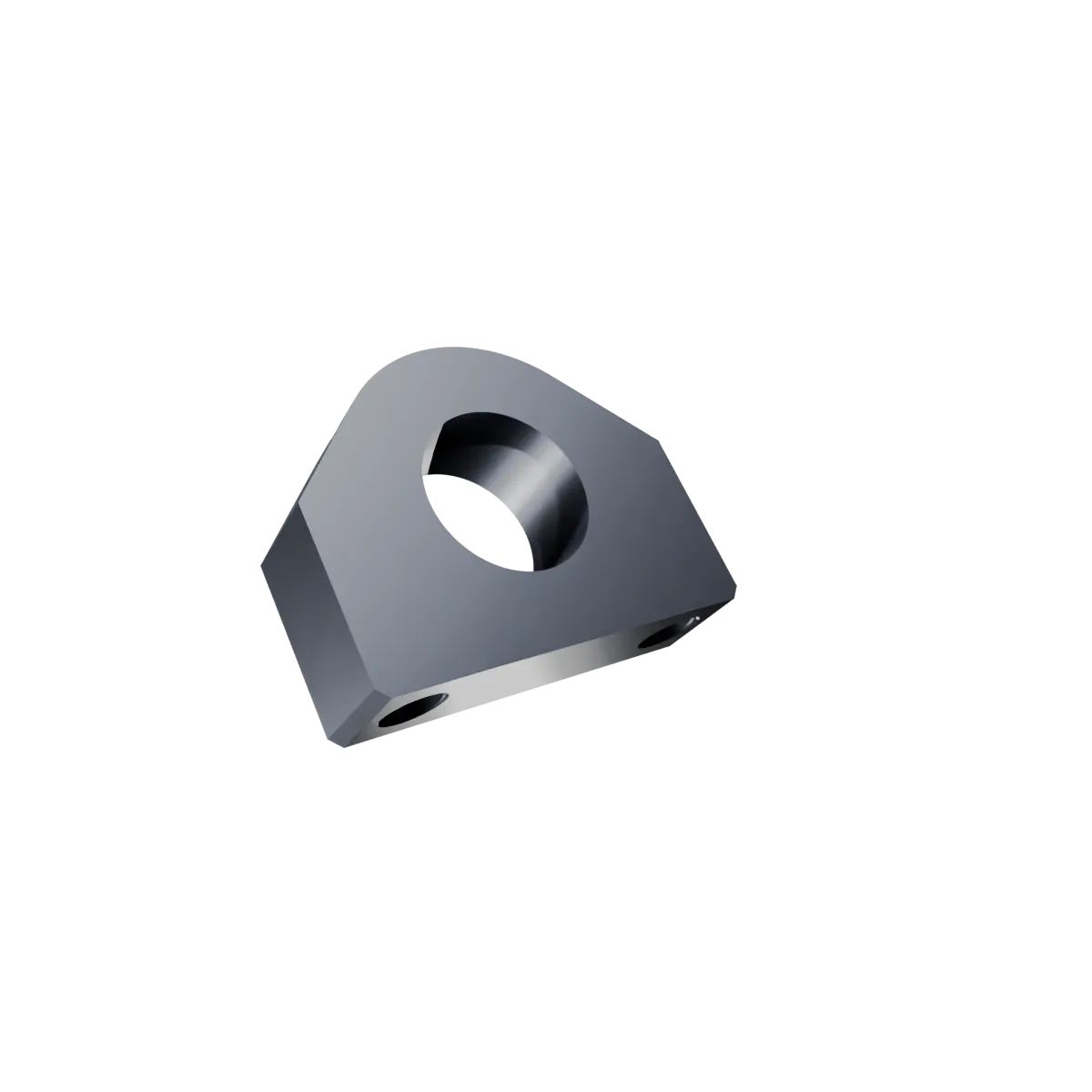

LINDNER Jupiter, Komet – Ucho sworznia sań silnika (Wspornik montażowy / Element ramy)

Przeznaczenie

Wysoce wytrzymałe ucho sworznia sań silnika to kluczowy, statyczny element strukturalny układu zawieszenia napędu. Zaprojektowane jako bezpośrednia część zamienna klasy premium, dedykowane jest do ciężkich szrederów serii Jupiter oraz Komet austriackiego producenta Lindner Recyclingtech. Komponent ten (w zależności od konfiguracji: przyspawany do ramy głównej szredera lub stanowiący integralną część ruchomych sań napędu) pełni funkcję punktu kotwiczenia dla potężnego sworznia fi 80 mm. Ucho odpowiada za stabilne, osiowe przejmowanie potężnych sił ścinających oraz drgań harmonicznych, jakie generuje wielkokilowatowy silnik elektryczny podczas kruszenia i rozrywania najcięższych urobków przemysłowych.

Charakterystyka materiałowa i wykonanie

Strefa pasowania i mocowania sworznia napędowego w maszynach Lindner podlega permanentnym naprężeniom zmęczeniowym oraz naciskom powierzchniowym. Konstrukcja ucha gwarantuje absolutną stabilność strukturalną:

• Grubościenna stal konstrukcyjna podwyższonej wytrzymałości (np. S355J2+N lub stale stopowe): Element produkowany jest z grubych bloków lub odlewów stalowych o znakomitej spawalności i wysokiej granicy plastyczności. Gwarantuje to, że ucho nie ulegnie deformacji plastycznej ani pęknięciu zmęczeniowemu pod wpływem gwałtownych szarpnięć pasów klinowych czy zablokowania rotora.

• Precyzyjne roztaczanie i honowanie CNC: Centralny otwór przelotowy pod sworzeń (najczęściej o średnicy nominalnej fi 80 mm) jest obrabiany numerycznie z zachowaniem rygorystycznych tolerancji kołowości i walcowości w klasie pasowania (np. H7). Idealna gładź cylindryczna zapobiega powstawaniu luzów oraz zjawisku korozji ciernej (frettingu).

• Układ tulejowania wymiennego: Aby zabezpieczyć główny korpus ucha przed naturalnym wycieraniem, wewnętrzny otwór może być fabrycznie wyposażony w wymienną, wysokogatunkową tuleję ślizgową (np. z brązu samosmarnego lub stali ulepszonej cieplnie), co radykalnie upraszcza późniejsze procedury regeneracyjne.

Montaż i wskazówki serwisowe

Prawidłowa instalacja lub wymiana ucha sworznia w strukturze szrederów Lindner Jupiter / Komet warunkuje idealną geometrię i współosiowość całego układu napędowego:

• Kontrola osiowości geometrycznej: W przypadku wymiany ucha spawanego do ramy, kluczowe jest zachowanie idealnej współosiowości względem ucha przeciwległego. Nawet milimetrowe przesunięcie osi wywoła potężne naprężenia gnące na sworzniu, doprowadzając do szybkiego zatarcia połączenia lub pęknięcia sworznia sań.

• Profesjonalne przygotowanie spawalnicze: Montaż elementów nośnych ramy wymaga ukosowania krawędzi, podgrzania wstępnego materiału oraz użycia odpowiednich spoiw spawalniczych gwarantujących pełny przetop konstrukcji, zgodnie z technologią napraw maszyn ciężkich.

• Zapewnienie drożności smarowania: Podczas montażu należy zweryfikować stan kanałów doprowadzających środek smarny do wnętrza ucha. Regularne wtłaczanie świeżego smaru plastycznego chroni współpracujące powierzchnie przed wilgocią, pyłem mineralnym i zatarciem.

Dlaczego warto wybrać nasze komponenty?

Oferujemy części zamienne i elementy konstrukcyjne będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM Lindner). Dzięki zaawansowanemu parkowi maszynowemu CNC, restrykcyjnemu doborowi europejskich stali konstrukcyjnych oraz profesjonalnej kontroli jakości, nasze uszy sworzni gwarantują idealną geometrię montażową, potężną odporność na obciążenia dynamiczne oraz maksymalne bezpieczeństwo techniczne Twojego szredera.

O producencie

Dostarczamy pełen asortyment części zamiennych ramy, elementów zawieszenia napędów, wałów, sworzni, tulei, noży, przeciwnoży oraz sit do maszyn i linii recyklingowych marki Lindner oraz wielu innych wiodących światowych marek. Na bazie rysunku technicznego, specyfikacji, numeru katalogowego lub zużytego elementu wzorcowego jesteśmy w stanie precyzyjnie wykonać ucho sworznia o dowolnej konfiguracji (w tym wersje z gniazdami pod pierścienie zabezpieczające, otworami pod smarowniczki czy zintegrowanymi kołnierzami mocującymi), dopasowując podzespół idealnie do potrzeb Państwa parku maszynowego.
