Nóż boczny 334x161x28

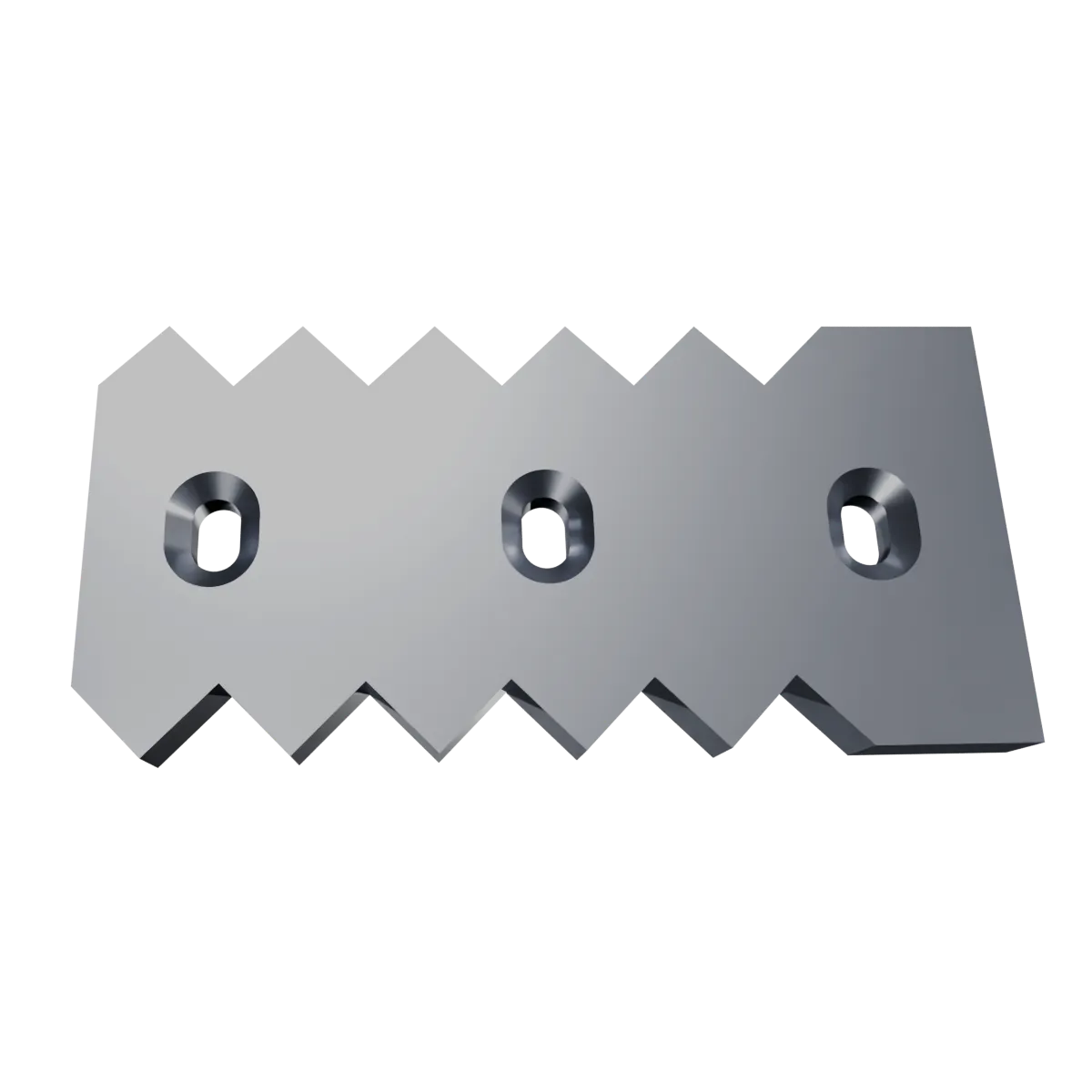

Nóż boczny 334 x 161 x 28 (Masywny kierunkowy przeciwnóż skrajny / Boczne pasowanie komory rozdrabniania)

Przeznaczenie i rola konstrukcyjna

Masywny przemysłowy nóż boczny (skrajny) o specyfikacji wymiarowej 334 x 161 x 28 mm (334 mm długości całkowitej, 161 mm szerokości profilu bazowego oraz 28 mm grubości) to specjalistyczne narzędzie skrawające klasy ciężkiej (heavy-duty). Komponent ten został zaprojektowany z przeznaczeniem do montażu w zewnętrznych sekcjach ławy tnącej wielkogabarytowych maszyn rozdrabniających – przede wszystkim w ciężkich szrederach jednowałowych, kruszarkach przemysłowych oraz rębakach bębnowych. Odpowiada za precyzyjne domykanie strefy cięcia przy bocznych ścianach korpusu maszyny podczas przetwarzania zlepu tworzyw, odpadów komunalnych, opon czy wielkogabarytowych odpadów drzewnych.

W architekturze ławy przeciwnożowej element ten ściśle współpracuje z nożem środkowym, realizując kluczowe zadania inżynieryjne:

• Zabezpieczenie strefy skrajnej korpusu: Obszar przy ścianach bocznych szredera jest narażony na zakleszczanie, klinowanie i tarcie ciągliwych materiałów. Nóż boczny czysto odcina te frakcje, chroniąc wewnętrzne okładziny korpusu przed wycieraniem.

• Ekstremalna stabilność osadzenia: Wyjątkowo szeroki profil bazowy (161 mm) w parze z grubością 28 mm gwarantuje potężną powierzchnię styku z łożem montażowym. Zapobiega to przekoszeniom listwy pod wpływem asymetrycznych sił naporu hydraulicznego szuflady dociskowej.

• Precyzyjne pasowanie z rotorem: Długość 334 mm pozwala na idealne geometryczne dopełnienie linii noży stałych, co zapewnia stałą wielkość szczeliny roboczej na całej szerokości wału i bezpośrednio wpływa na równomierność uzyskiwanej frakcji.

Charakterystyka techniczna i wykonanie

Strefa skrajna komory mielenia to miejsce kumulacji pyłów, mikrowtrąceń oraz zanieczyszczeń mineralnych (piasek, ziemia). Reżim technologiczny produkcji noża bocznego gwarantuje maksymalną żywotność:

• Zaawansowana obróbka numeryczna CNC: Wszystkie płaszczyzny bazowe, kąty natarcia oraz osie otworów mocujących są formatowane cyfrowo z zachowaniem rygorystycznych tolerancji płasko-równoległych, co gwarantuje bezproblemową wymianę serwisową.

• Wysokostopowa stal narzędziowa (np. 1.2379 / D2): Noże produkowane są z certyfikowanych stali narzędziowych o wysokiej zawartości chromu i węgla. Proces hartowania próżniowego z wielokrotnym odpuszczaniem zapewnia wysoką twardość roboczą krawędzi (zwykle 56–59 HRC) przy zachowaniu odpowiedniej udarności rdzenia, chroniącej przed pęknięciem w kontakcie z twardym ciałem obcym.

• Układ otworów z głębokim podtoczeniem: Gniazda na śruby mocujące są precyzyjnie pogłębione, co pozwala całkowicie ukryć łby łączników w profilu o grubości 28 mm, zabezpieczając je przed przedwczesnym zeszlifowaniem przez napierający odpad.

Montaż i wskazówki serwisowe

Prawidłowa instalacja skrajnych listew tnących warunkuje szczelność geometryczną całej komory rozdrabniania:

• Skrupulatna sanacja naroży ławy osadczej: Z uwagi na montaż przy samej ścianie maszyny, gniazdo osadcze musi zostać drobiazgowo oczyszczone z wprasowanego brudu, rdzy i nagarów. Nawet minimalne zanieczyszczenie w narożniku uniemożliwi płaskie przyleganie noża 334×161 mm, wywołując niebezpieczne naprężenia strefowe po dokręceniu śrub.

• Wyrównanie liniowości z nożem środkowym: Podczas montażu noża bocznego należy upewnić się, że tworzy on idealnie równą i ciągłą linię z sąsiadującym nożem środkowym, co zapobiegnie powstawaniu miejscowych oporów i przyspieszonemu zużyciu noży na rotorze.

• Regulacja szczeliny roboczej: Odległość między nożami obrotowymi a nożem stałym musi być precyzyjnie ustawiona za pomocą szczelinomierza na całym odcinku według wytycznych dokumentacji techniczno-ruchowej (DTR) maszyny.

• Stosowanie certyfikowanych łączników: Noże należy mocować wyłącznie za pomocą nowych śrub o najwyższej klasie wytrzymałości (10.9 lub 12.9), dokręcanych kluczem dynamometrycznym z zachowaniem zadanego momentu obrotowego (Nm).
