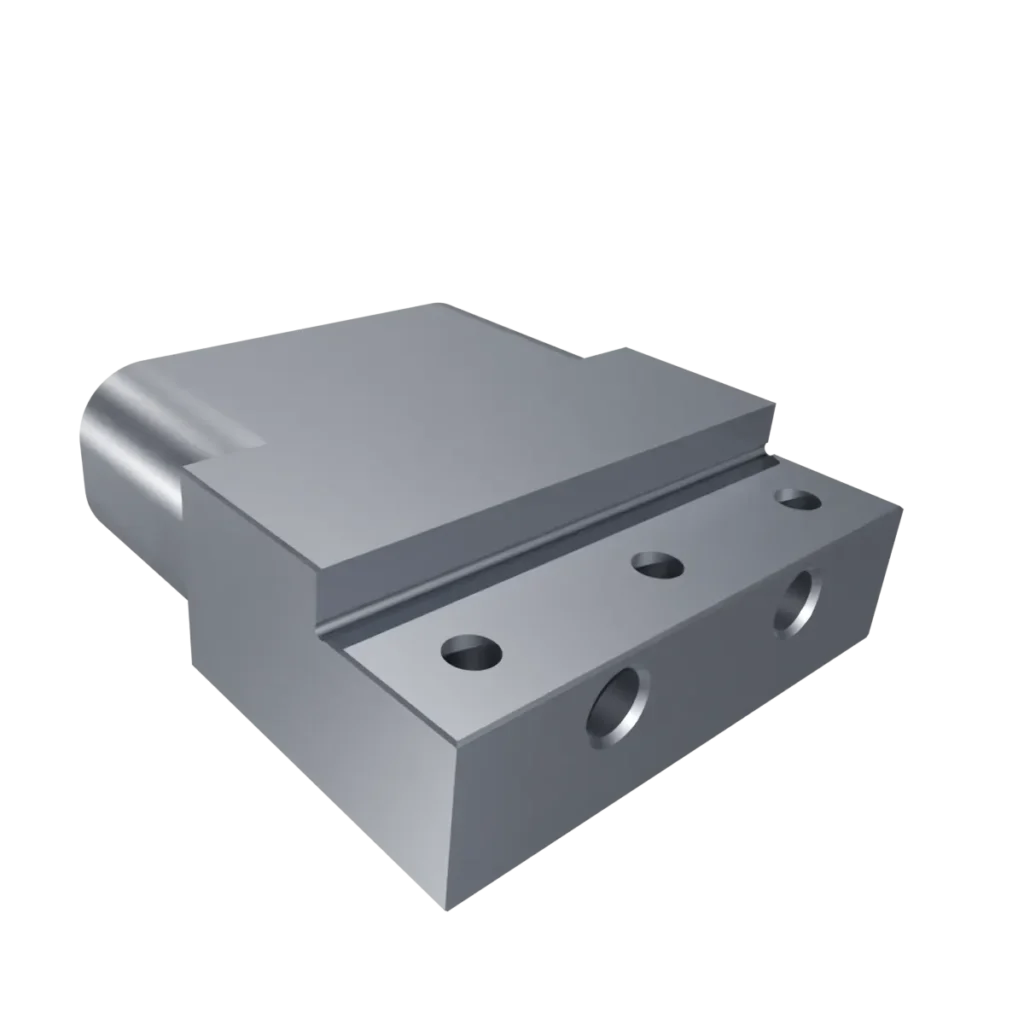

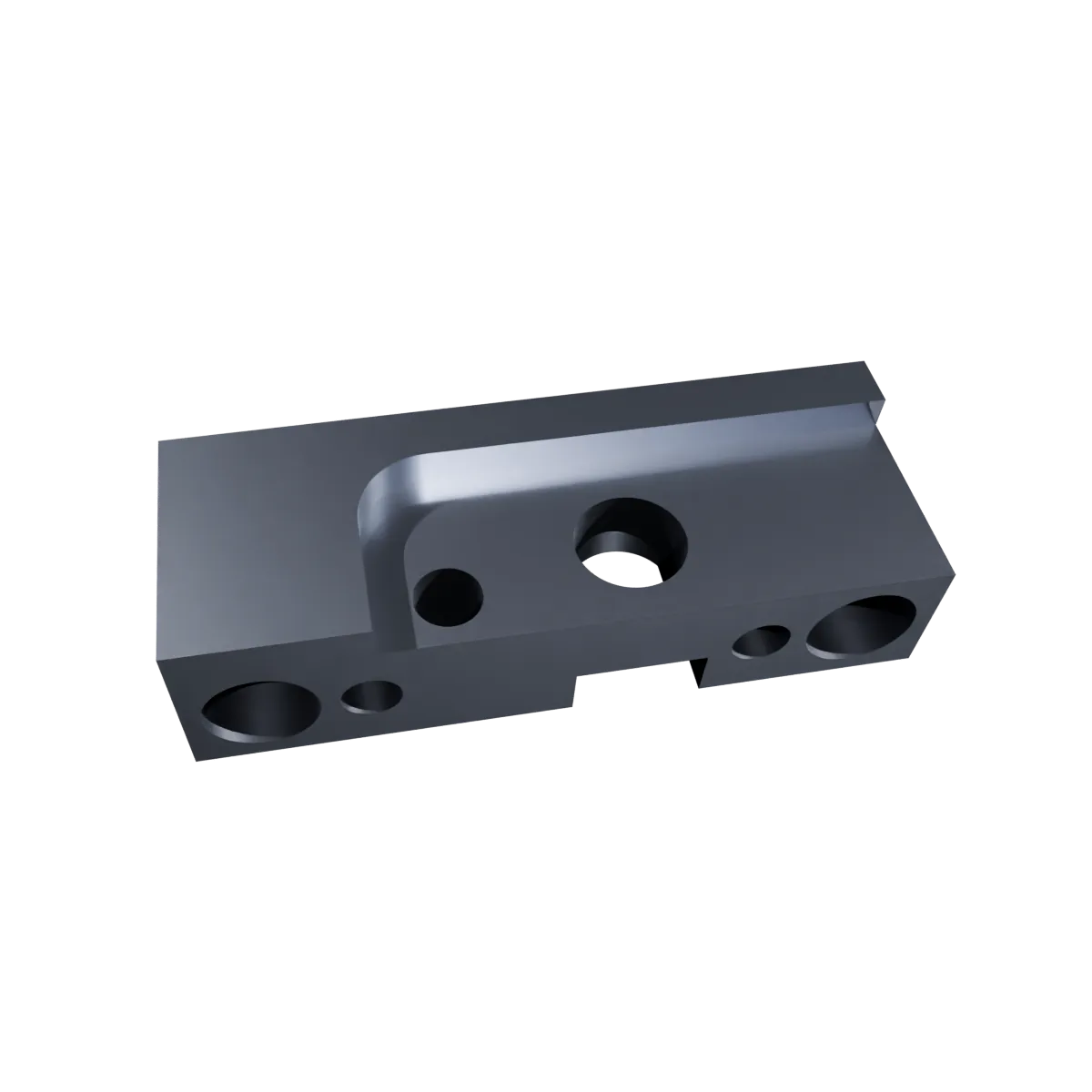

Oprawa noża 100x35x25

Oprawa noża 100 x 35 x 25 (Imak nożowy / Blok mocujący segmenty tnące)

Przeznaczenie i rola konstrukcyjna

Profesjonalna oprawa noża (potocznie nazywana imakiem lub gniazdem nożowym) o specyfikacji wymiarowej 100 x 35 x 25 mm (100 mm długości całkowitej, 35 mm szerokości profilu oraz 25 mm wysokości/grubości) to odpowiedzialny element pozycjonująco-montażowy klasy premium. Komponent ten został zaprojektowany z przeznaczeniem do pracy w komorach roboczych szrederów jednowałowych, rębaków oraz wolnoobrotowych młynów nożowych. Służy do stabilnego osadzenia, zbazowania i bezpiecznego zablokowania wymiennych noży tnących (najczęściej noży koronowych lub segmentowych) na powierzchni rotora (wału roboczego).

W architekturze kinematycznej maszyn rozdrabniających oprawa o zwięzłych, kompaktowych wymiarach realizuje kluczowe zadania mechaniczne:

• Precyzyjne bazowanie narzędzia: Wymiary 100x35x25 mm pozwalają na dokładne zaryglowanie noża pod optymalnym kątem natarcia względem przeciwnoża. Gwarantuje to zachowanie idealnej szczeliny cięcia na całej szerokości komory.

• Ochrona rotora przed zniszczeniem (element ofiarny): W przypadku trafienia na nieprzetwarzalne, lity element (np. gruby blok metalu), oprawa noża przyjmuje na siebie potężną siłę udarową. Działa jak bezpiecznik mechaniczny – ulega kontrolowanemu uszkodzeniu lub ścięciu, chroniąc przed pęknięciem znacznie droższy wał główny maszyny.

• Szybka regeneracja stanowiska tnącego: Konstrukcja imaka umożliwia sprawną wymianę zużytego ostrza bezpośrednio na maszynie bez konieczności demontażu całych sekcji wirnika, co minimalizuje czasy przestojów serwisowych.

Charakterystyka techniczna i wykonanie

Środowisko pracy wewnątrz maszyn recyklingowych charakteryzuje się permanentną abrazją ścierną oraz potężnymi naprężeniami zmęczeniowymi. Reżim technologiczny produkcji opraw gwarantuje najwyższą żywotność:

• Obróbka w pełnym cyklu CNC: Wszystkie płaszczyzny przylegania, gniazdo pod nożyk oraz otwory montażowo-gwintowane są formatowane numerycznie z zachowaniem rygorystycznych tolerancji płasko-równoległych. Eliminuje to mikro-luzy, które mogłyby prowadzić do drgań i pękania śrub.

• Wysokogatunkowa stal stopowa do ulepszania cieplnego: Oprawy produkowane są z certyfikowanych stali maszynowych (np. 42CrMo4, 40Cr lub stali konstrukcyjnych wyższej klasy). Komponenty są poddawane precyzyjnej obróbce cieplnej, która nadaje im optymalny balans pomiędzy twardością powierzchniową a wysoką udarnością (elastycznością) rdzenia.

• Odporność na zapiekanie gwintów: Gwinty wewnętrzne przeznaczone do śrub mocujących nóż są precyzyjnie kalibrowane, co zapewnia równomierne rozłożenie momentu obrotowego podczas dokręcania i ułatwia demontaż po długiej eksploatacji.

Montaż i wskazówki serwisowe

Prawidłowa instalacja imaków nożowych na rotorze decyduje o stabilności dynamicznej maszyny oraz bezpieczeństwie pracy:

• Dokładne oczyszczenie miejsca montażu: Przed przyspawaniem lub przykręceniem oprawy 100x35x25 mm do wału, gniazdo robocze musi zostać bezwzględnie oczyszczone ze sprasowanego pyłu, nagarów i korozji. Dowolne zanieczyszczenie zaburzy geometrię i wywoła bicie osiowe narzędzia.

• Kontrola zużycia krawędzi oporowych: Przy każdej wymianie noża należy skontrolować stan techniczny samej oprawy. Jeśli krawędzie bazowe imaka są zaokrąglone, zbite lub wytarte przez napierający odpad, oprawę należy wymienić na nową. Zużyty imak nie zapewni stabilnego podparcia dla noża, co grozi ścięciem śrub mocujących.

• Stosowanie past montażowych i nowych śrub: Śruby mocujące nóż w oprawie należy przed montażem pokryć pastą ceramiczną lub grafitową i dokręcać wyłącznie za pomocą klucza dynamometrycznego, zgodnie z wartościami podanymi w dokumentacji techniczno-ruchowej (DTR). przy każdej wymianie ostrza zaleca się stosowanie nowych łączników o klasie wytrzymałości 10.9 lub 12.9.

Dlaczego warto wybrać nasze komponenty?

Oferujemy części zamienne, imaki oraz oprawy nożowe będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM). Dzięki zaawansowanemu parkowi maszynowemu CNC, restrykcyjnemu doborowi certyfikowanych materiałów hutniczych najwyższej próby oraz rygorystycznej kontroli jakości, nasze oprawy gwarantują idealne pasowanie, bezpieczeństwo blokowania noży oraz długą żywotność eksploatacyjną Twoich maszyn.
