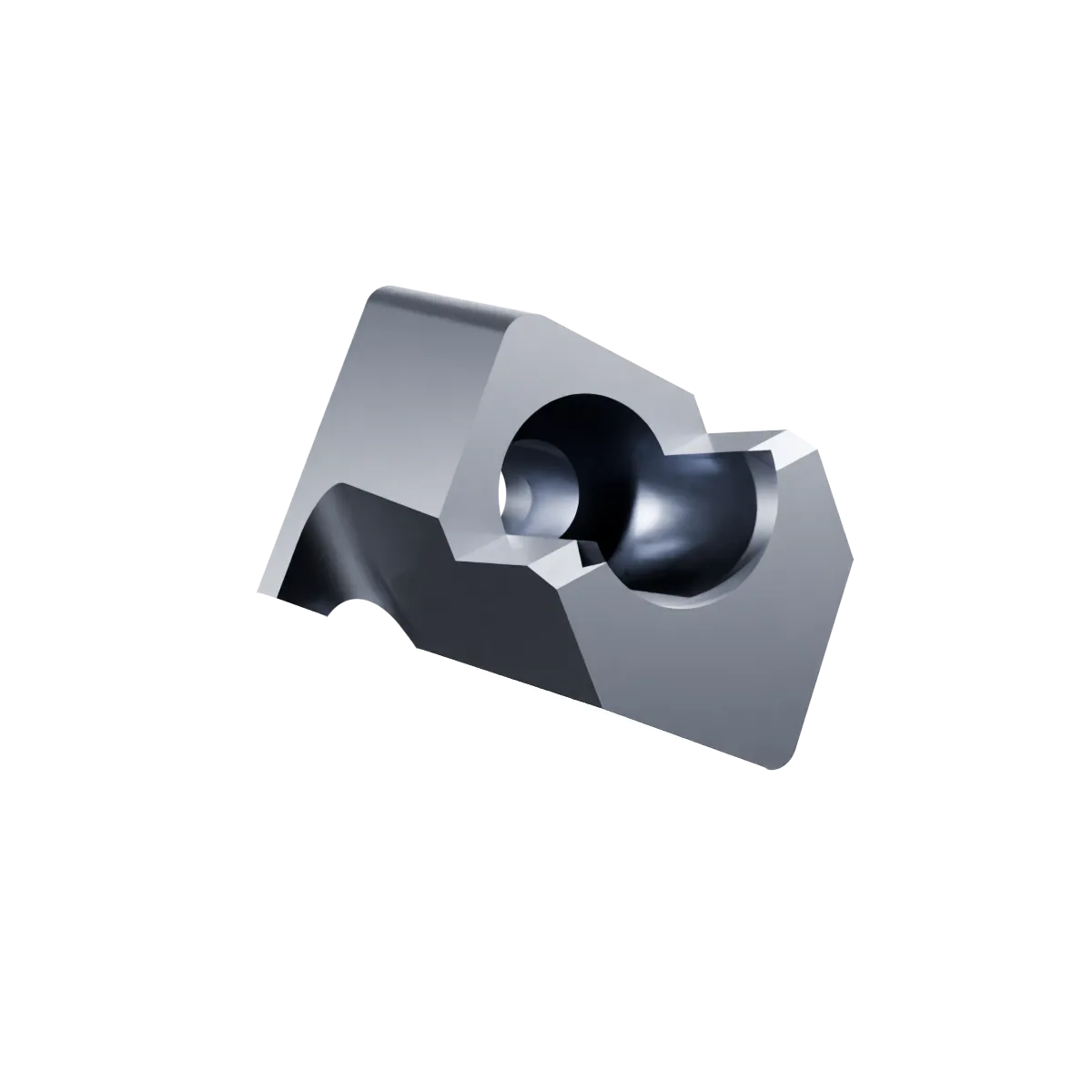

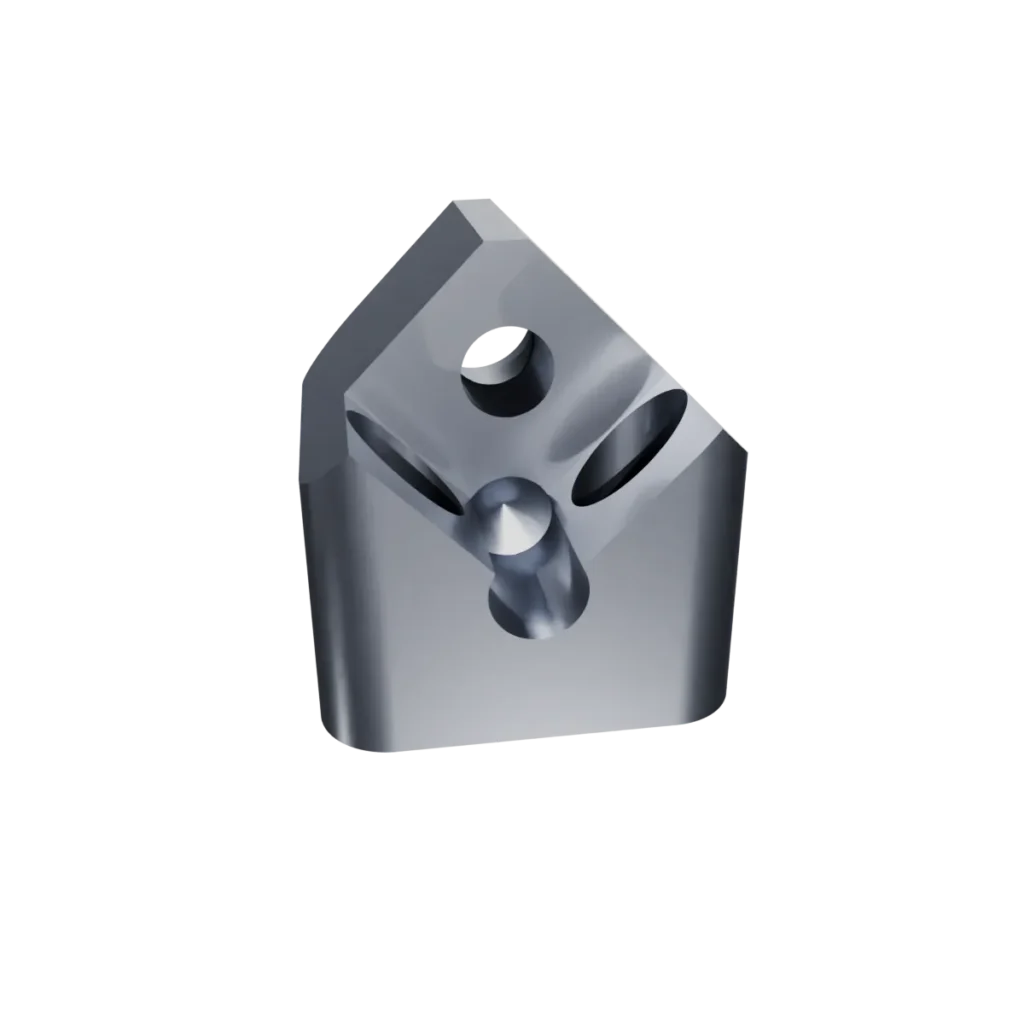

Single Shaft Shredder Oprawa noża obrotowego 60×60

Oprawa noża obrotowego 60 x 60 do szredera jednowałowego (Masywny imak montażowy / Siodełko wału roboczego)

Przeznaczenie i rola konstrukcyjna

Masywna oprawa noża obrotowego (w nomenklaturze technicznej zwana imakiem, siodełkiem lub uchwytem nożowym) o specyfikacji wymiarowej profilu 60 x 60 mm to wysoce odpowiedzialny element strukturalny układu tnącego szrederów jednowałowych (Single Shaft Shredder). Komponent ten został zaprojektowany jako precyzyjna, wymienna część zamienna przeznaczona do montażu w gniazdach wałów roboczych (rotorów) maszyn recyklingowych wiodących marek. Urządzenia te odpowiadają za przemysłowe, masowe rozdrabnianie trudnych surowców, takich jak tworzywa sztuczne (zlewki, profile, palety), odpady wielkogabarytowe, kable, drewno oraz paliwa alternatywne (RDF/SRF).

Oprawa jest trwale osadzana na rotorze (najczęściej poprzez precyzyjne spawanie w osłonie gazowej lub ryglowanie mechaniczne), pełniąc funkcję stabilnego, kwadratowego gniazda dla wymiennych nożyków wielokrawędziowych (koronowych) o zbliżonych gabarytach. Realizuje przy tym kluczowe zadania inżynieryjne:

• Absorpcja potężnych sił udarowych: Przejmuje na siebie bezpośrednie uderzenia dynamiczne powstające w momencie kontaktu ostrza z litym urobkiem, chroniąc strukturę samego wału głównego przed pęknięciami zmęczeniowymi.

• Precyzyjne pozycjonowanie elementu tnącego: Gwarantuje idealne, powtarzalne osadzenie i kąt natarcia noża obrotowego, co jest warunkiem bezwzględnym do utrzymania prawidłowej szczeliny roboczej względem noży stałych i eliminacji wibracji.

• Ochrona struktury rotora (Rotor Saver): Działa jako strefa buforowa. W przypadku awarii, kolizji z niepodatnym materiałem (np. grubym blokiem stalowym) lub zatarcia śruby, uszkodzeniu lub wytarciu ulega wymienna oprawa, a nie wielkogabarytowy, kosztowny wał maszyny.

Charakterystyka techniczna i wykonanie

Strefa robocza szrederów jednowałowych to środowisko permanentnych naprężeń mechanicznych oraz ekstremalnej abrazji ściernej. Reżim technologiczny produkcji oprawy 60×60 mm zapewnia maksymalną niezawodność:

• Precyzyjna obróbka numeryczna CNC: Wszystkie płaszczyzny przylegania, strefy podparcia bocznego oraz gwintowany otwór centralny są formatowane cyfrowo z zachowaniem restrykcyjnych tolerancji. Zapobiega to powstawaniu mikro-luzów pomiędzy oprawą a nożykiem.

• Wysoka odporność zmęczeniowa: Wykonanie z monolitycznego bloku stali o podwyższonej ciągliwości i odporności na ścinanie gwarantuje, że podstawa nie ulegnie odkształceniom plastycznym (wybiciu) pod wpływem ciągłej pracy dynamicznej.

• Wzmocniony gwint wewnętrzny: Centralny otwór mocujący pod śrubę noża jest precyzyjnie gwintowany i kalibrowany, co pozwala na uzyskanie wysokich momentów dokręcania łączników bez ryzyka przeciągnięcia lub zerwania zwojów.

Montaż i wskazówki serwisowe

Prawidłowa instalacja oraz konserwacja opraw nożowych bezpośrednio decyduje o stabilności wyważenia rotora i bezpieczeństwie całej komory roboczej:

• Przygotowanie kieszeni montażowej: Przed osadzeniem lub wspawaniem nowej oprawy, gniazdo na wale szredera musi zostać skrupulatnie oczyszczone ze starych spoin, nagaru, sprasowanego brudu i rdzy. Dowolna pozostałość uniemożliwi zachowanie idealnej osiowości.

• Kontrola zużycia powierzchni oporowych: Oprawy podlegają naturalnemu ścieraniu przez dynamiczny przepływ rozdrabnianego urobku. Podczas każdej rotacji lub wymiany nożyków koronowych należy skontrolować stan ścianek bocznych imaka – w przypadku stwierdzenia głębokich wżerów lub zaokrąglenia krawędzi bazowych, oprawę należy wymienić, aby zapobiec pękaniu pracującego noża.

• Zabezpieczenie połączeń gwintowych: Przy montażu noża w oprawie zaleca się stosowanie specjalistycznych past ceramicznych lub grafitowych odpornych na wysokie naciski i temperatury, co zapobiega zapiekaniu się śrub mocujących.

Dlaczego warto wybrać nasze komponenty?

Oferujemy części zamienne i elementy osłonowe wałów roboczych będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM). Dzięki zaawansowanemu parkowi maszynowemu CNC, restrykcyjnemu doborowi certyfikowanych materiałów hutniczych najwyższej próby oraz rygorystycznej kontroli jakości, nasze oprawy gwarantują idealną geometrię pasowania, najwyższe bezpieczeństwo pracy oraz maksymalną trwałość eksploatacyjną Twojego szredera.

O producencie

Dostarczamy pełen asortyment części zamiennych do szrederów jednowałowych i wielowałowych, młynów oraz granulatorów wielu wiodących światowych marek. W naszej ofercie znajdują się oprawy nożowe, imaki, dociski, kliny, noże koronowe/korpusowe, noże stałe oraz sita o zróżnicowanych perforacjach. Na bazie rysunku technicznego, specyfikacji wymiarowej, numeru katalogowego lub zużytego elementu wzorcowego jesteśmy w stanie precyzyjnie wykonać dowolny komponent, dopasowując go idealnie do technicznych potrzeb Państwa zakładu.
