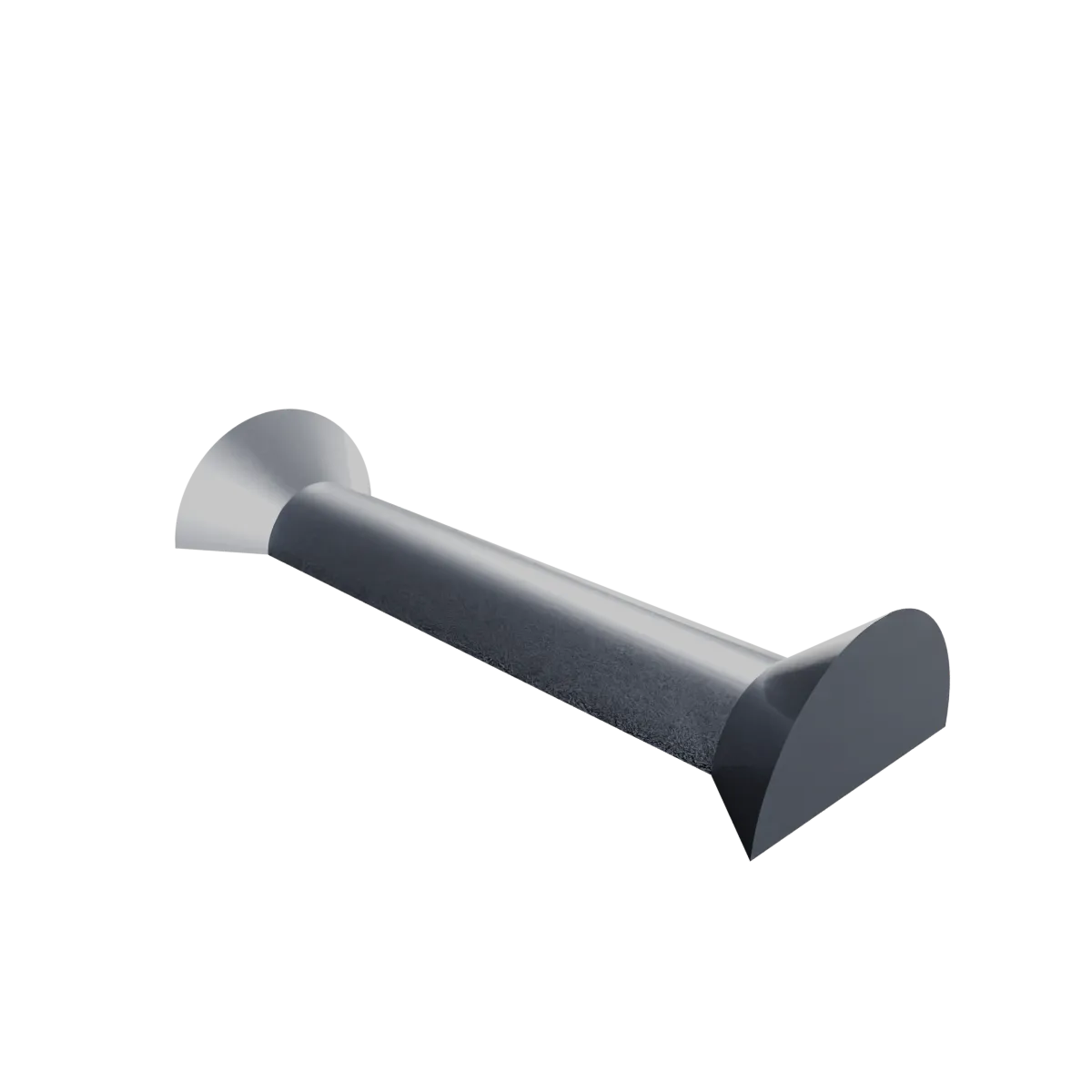

Sworzeń montażowy do płytek L20,R20,L22,R22

Sworzeń montażowy do płytek pozycjonujących (L20, R20, L22, R22)

Przeznaczenie

Precyzyjny sworzeń montażowy (kołek ustalający / sworzeń blokujący) to wyspecjalizowany element walcowy układu mocowania narzędzi tnących, stosowany w przemysłowych szrederach jednowałowych oraz rozdrabniaczach odpadów. Komponent ten jest przeznaczony do dokładnego pozycjonowania i osadzania płytek nośnych, dociskowych oraz noży tnących oznaczonych profilami geometrycznymi L20, R20, L22 oraz R22. Jego głównym zadaniem jest przejmowanie poprzecznych sił ścinających i obciążeń dynamicznych, co zabezpiecza śrubę główną przed bezpośrednim ścinaniem i uniemożliwia jakiekolwiek przesunięcie elementów tnących w gnieździe rotora.

Wytrzymałość i charakterystyka materiałowa

Sworznie montażowe pracują w warunkach ekstremalnych udarów i ciągłych drgań o wysokiej częstotliwości, co wymaga zastosowania rygorystycznych reżimów metalurgicznych:

• Wysokogatunkowa stal stopowa: Elementy te produkowane są z certyfikowanych stali stopowych przeznaczonych do dużych obciążeń mechanicznych (m.in. 40Cr, 42CrMo4 lub stali łożyskowej 100Cr6).

• Hartowanie indukcyjne / nawęglanie: Sworznie poddawane są precyzyjnej obróbce cieplnej lub cieplno-chemicznej, uzyskując wysoką twardość powierzchniową (58–62 HRC). Zapewnia to wybitną odporność na ścieranie i gniecenie, podczas gdy rdzeń sworznia pozostaje ciągliwy i elastyczny, co zapobiega jego gwałtownemu pęknięciu pod wpływem uderzenia.

• Szlifowanie bezkłowe CNC: Średnica zewnętrzna sworznia jest precyzyjnie szlifowana w klasie dokładności (najczęściej h6 lub g6). Idealna gładkość powierzchni oraz minimalne tolerancje wymiarowe gwarantują bezluzowe, pasowne osadzenie sworznia w otworze technologicznym oprawy i płytki.

• Fazy wprowadzające: Końce sworznia posiadają precyzyjnie wykonane fazy (ścięcia) ułatwiające centrowanie i montaż płytki w ciasnym gnieździe uchwytu nożowego.

Montaż i wskazówki serwisowe

Prawidłowa instalacja sworzni ustalających bezpośrednio wpływa na sztywność całego węzła skrawającego:

• Rygorystyczne oczyszczanie otworów: Przed osadzeniem sworznia otwory w oprawie rotora oraz w płytce nośnej (L20/R20/L22/R22) muszą być dokładnie oczyszczone z zaprasowanego pyłu, nagarów i rdzy. Obecność zanieczyszczeń uniemożliwi pełne wbicie sworznia lub spowoduje jego zakleszczenie w niepoprawnej pozycji.

• Kontrola stanu zmęczeniowego: Podczas każdej wymiany zestawu noży lub płytek należy skontrolować stan sworzni. W przypadku widocznych śladów ścięcia, odkształceń plastycznych (owalizacji) lub pęknięć zmęczeniowych, sworznie należy bezwzględnie wymienić na nowe.

• Demontaż: Wymiana sworzni ułatwiona jest poprzez zastosowanie otworów przelotowych w oprawach, co umożliwia ich bezpieczne wybicie bez ryzyka uszkodzenia gniazda nożowego.

Zastosowanie

Sworznie montażowe kompatybilne z systemami płytek L20, R20, L22, R22 są niezbędne w ciężkich procesach recyklingowych:

• Produkcja paliw alternatywnych (RDF / SRF): Stabilizacja układu tnącego szrederów pracujących w trybie ciągłym przy rozdrabnianiu odpadów wielkogabarytowych i przemysłowych.

• Recykling tworzyw sztucznych: Zabezpieczenie noży przed przesunięciem podczas mielenia twardych zlewek poprodukcyjnych, grubych płyt oraz sprasowanych bel folii.

• Rozdrabnianie biomasy i drewna: Utrzymanie geometrii cięcia w maszynach przetwarzających odpady tartaczne oraz palety zanieczyszczone gwoździami.

Dlaczego warto wybrać nasze sworznie?

Oferujemy części zamienne będące w pełni niezawodnymi i precyzyjnie odwzorowanymi odpowiednikami komponentów oryginalnych (OEM). Dzięki zaawansowanej obróbce szlifierskiej CNC i restrykcyjnej kontroli twardości każdej partii, nasze sworznie gwarantują idealną powtarzalność wymiarową, płynny montaż oraz najwyższą odporność na siły ścinające, co chroni rotor i śruby mocujące przed poważnymi awariami.

O producencie

Dostarczamy wysokiej jakości części zamienne, akcesoria, elementy złączne, noże oraz oprawy do szerokiej gamy rozdrabniaczy i szrederów wiodących światowych marek. Na specjalne życzenie jesteśmy w stanie dostosować parametry długościowe sworzni, wykonać wersje z wewnętrznym gwintem wyciągowym (ułatwiającym demontaż) lub wyprodukować elementy o niestandardowych średnicach pasowania według indywidualnej dokumentacji technicznej Państwa zakładu.
