UNTHA TR 3200 Śruba specjalna M36x240-przedłużana

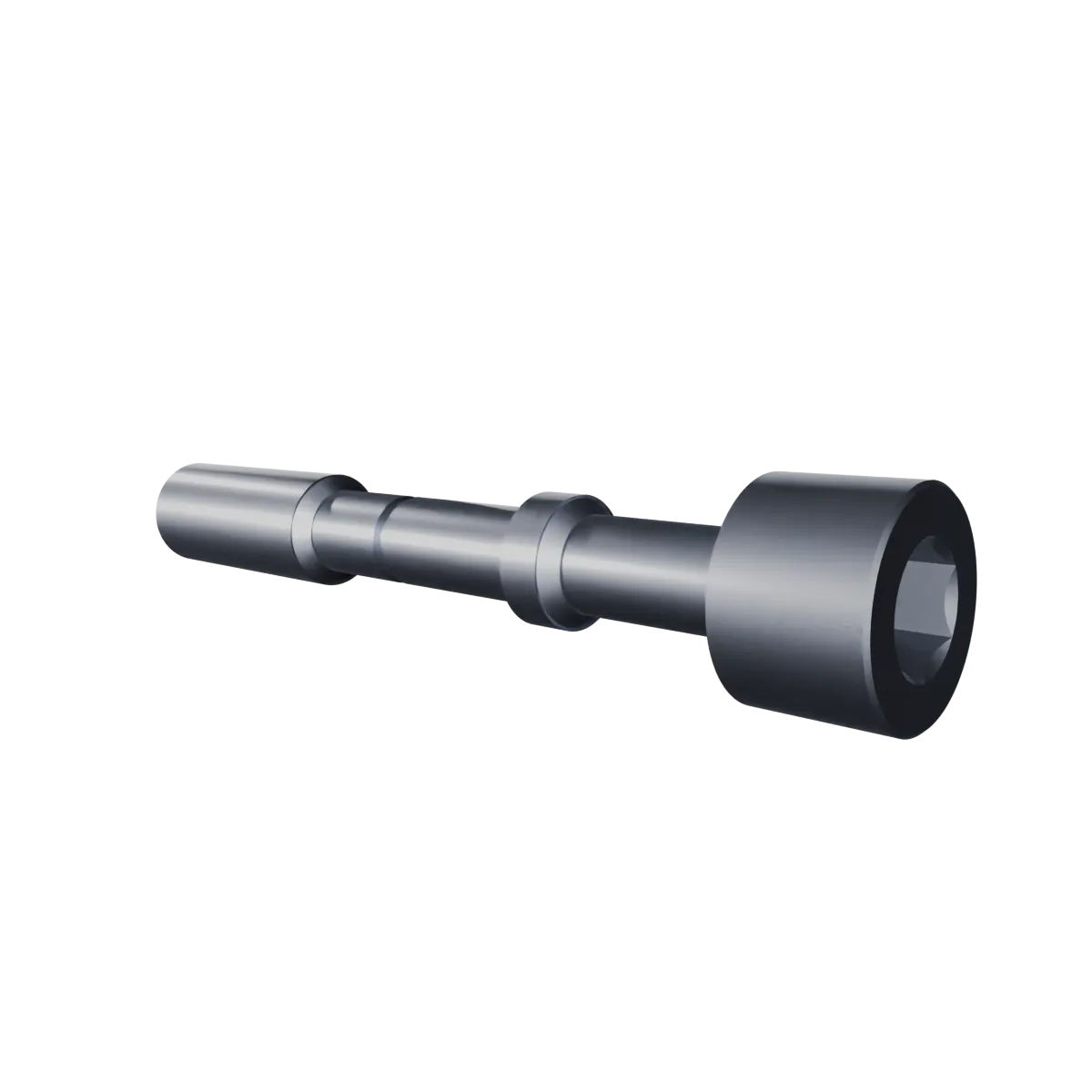

UNTHA TR 3200 – Śruba specjalna M36 x 240 przedłużana (Łącznik wysokiej wytrzymałości / Element mocowania rotora)

Przeznaczenie i funkcja technologiczna

Wysokospecjalistyczna śruba specjalna o specyfikacji wymiarowej M36 x 240 mm (wersja przedłużana) to odpowiedzialny element złączny o krytycznym znaczeniu konstrukcyjnym. Zaprojektowana jako bezpośrednia część zamienna klasy premium, dedykowana jest do potężnych, dwuwałowych szrederów wtórnych serii TR 3200 austriackiego producenta Untha Recyclingtechnik (maszyn pracujących m.in. przy produkcji paliw alternatywnych RDF/SRF oraz rozdrabnianiu odpadów przemysłowych i wielkogabarytowych).

Komponent ten odpowiada za bezwzględnie stabilne, mechaniczne mocowanie masywnych podzespołów roboczych – takich jak segmenty tnące, uchwyty noży lub elementy pomocnicze – bezpośrednio do konstrukcji rotora lub korpusu maszyny. Z racji unikalnej, przedłużanej geometrii, śruba przechodzi przez głębokie kanały montażowe, gwarantując równomierne przenoszenie potężnych sił rozciągających i ścinających, a także zabezpieczając sekcję roboczą przed mikro-przesunięciami pod wpływem potężnego momentu obrotowego.

Charakterystyka techniczna i wykonanie

Praca w komorze mielenia szredera Untha TR 3200 wiąże się z permanentnymi, ekstremalnymi obciążeniami dynamicznymi (udarami), wibracjami harmonicznymi oraz wysokimi naprężeniami wstępnymi. Specyfikacja technologiczna śruby specjalnej gwarantuje najwyższy poziom bezpieczeństwa technicznego:

• Klasa wytrzymałości premium (10.9 lub 12.9): Śruba produkowana jest z certyfikowanych, europejskich gatunków stali stopowych o rygorystycznie kontrolowanym składzie chemicznym. Spełnia najwyższe parametry granicy plastyczności ($R_e$) oraz wytrzymałości na rozciąganie ($R_m$), co całkowicie eliminuje ryzyko zerwania gwintu lub plastycznego wydłużenia rdzenia pod wpływem obciążeń roboczych.

• Precyzyjna obróbka gwintu i geometrii przedłużanej: Wielkogabarytowy gwint M36 jest walcowany na profesjonalnych maszynach CNC po procesie obróbki cieplnej, co znacząco podnosi jego wytrzymałość zmęczeniową. Część przedłużana (nienagwintowana) jest szlifowana numerycznie w celu zachowania idealnej prostoliniowości i dokładnego pasowania w kanałach montażowych maszyny Untha.

• Optymalna obróbka cieplna: Łącznik przechodzi zaawansowane ulepszanie termiczne (hartowanie i odpuszczanie), co zapewnia idealny kompromis pomiędzy twardością rdzenia a udarnością, zapobiegając kruchemu pękaniu śruby przy nagłych zablokowaniach rotora.

Montaż i wskazówki serwisowe

Prawidłowa instalacja śrub M36 o długości 240 mm warunkuje integralność strukturalną całego układu tnącego:

• Drobiazgowe przygotowanie kanałów i gwintów wewnętrznych: Przed montażem nowej śruby, otwór gwintowany w rotorze oraz kanał przelotowy muszą zostać całkowicie oczyszczone z zaprasowanego brudu, resztek urobku, pyłów i mikrokorozji. Zanieczyszczenia w gwincie mogą zafałszować odczyt momentu obrotowego i doprowadzić do niedociągnięcia elementu.

• Zasada bezwzględnej wymiany łączników: Z uwagi na potężne naprężenia zmęczeniowe, śruby mocujące elementy robocze w szrederach Untha TR 3200 powinny być wymieniane na fabrycznie nowe przy każdej głównej rewizji lub wymianie segmentów tnących. Ponowny montaż raz wyciągniętej śruby drastycznie zwiększa ryzyko jej zerwania podczas pracy.

• Dokręcanie kluczem dynamometrycznym: Łączniki o rozmiarze M36 muszą być dokręcane ściśle określonym przez producenta maszyny momentem obrotowym (wyrażonym w Nm) za pomocą skalibrowanego klucza dynamometrycznego lub przekładni hydraulicznej, z zachowaniem procedury dokręcania sekwencyjnego (krzyżowego).

Dlaczego warto wybrać nasze komponenty?

Oferujemy części zamienne i elementy złączne będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM Untha). Dzięki zaawansowanemu parkowi maszynowemu CNC, restrykcyjnemu doborowi wysokogatunkowych materiałów we właściwych klasach wytrzymałości (10.9 / 12.9) oraz profesjonalnej obróbce cieplnej, nasze śruby specjalne gwarantują idealną geometrię montażową, maksymalną odporność na zmęczenie materiałowe oraz bezpieczeństwo techniczne Twojego szredera.

O producencie

Dostarczamy pełen asortyment noży, przeciwnoży, docisków, sit oraz specjalistycznych elementów złącznych, śrub i podkładek do maszyn rozdrabniających i szrederów marki Untha oraz wielu innych wiodących światowych marek. Na bazie rysunku technicznego, specyfikacji, numeru katalogowego lub zużytego elementu wzorcowego jesteśmy w stanie precyzyjnie wykonać śrubę o dowolnej konfiguracji (w tym z określonym rodzajem łba, skokiem gwintu, nietypową długością przedłużenia czy gniazdem montażowym), dopasowując podzespół idealnie do potrzeb Państwa parku maszynowego.
