VECOPLAN VEZ 3200 Kostka mocująca kasetę sitową 120x70x30 M24

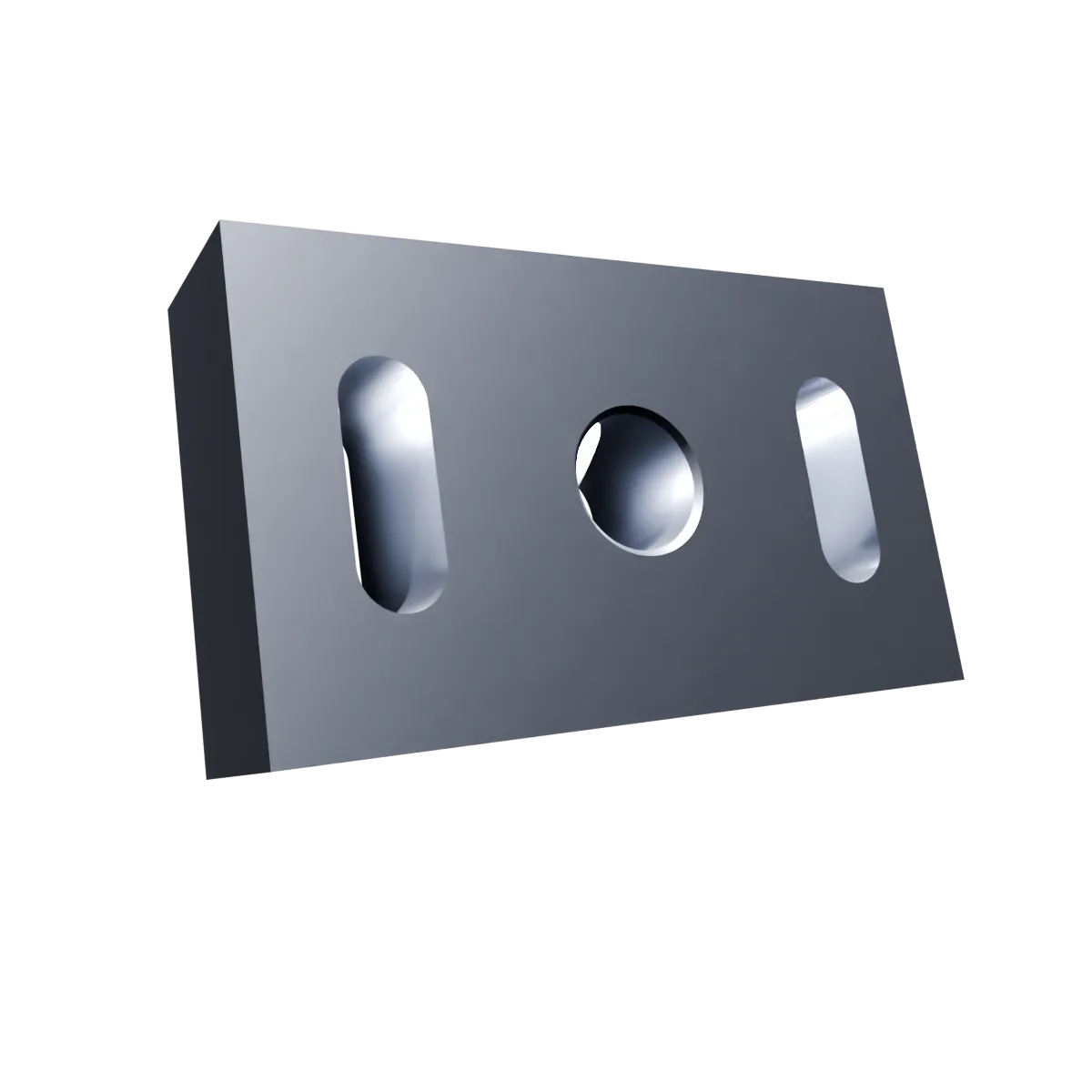

Vecoplan VEZ 3200 – Kostka mocująca kasetę sitową 120 x 70 x 30 (Wysokoobciążalny element pozycjonujący układu klasyfikacji frakcji)

Przeznaczenie i rola konstrukcyjna

Masywna kostka montażowa o specyfikacji wymiarowej 120 x 70 x 30 (120 mm długości całkowitej, 70 mm szerokości oraz 30 mm grubości bazy) to kluczowy element ustalający strukturę dolnej sekcji przesiewającej. Zaprojektowana jako bezpośrednia część zamienna klasy premium, dedykowana jest do ciężkich, wysokowydajnych szrederów jedno- i dwuwałowych serii Vecoplan VEZ 3200 (maszyn powszechnie stosowanych do produkcji paliw alternatywnych RDF/SRF oraz seryjnego rozdrabniania tworzyw sztucznych, odpadów przemysłowych i gabarytów).

Komponent ten montowany jest w dolnej strefie ramy maszyny, bezpośrednio w punktach podparcia kosza i kaset sitowych. Przy potężnej grubości wynoszącej 30 mm, element ten realizuje kluczowe funkcje technologiczne i ochronne:

• Sztywne unieruchomienie kasety sitowej: Zapobiega jakimkolwiek mikro-przemieszczeniom oraz drganiom kosza sitowego pod wpływem permanentnego naporu urobku zrzucanego i dociskanego przez wirujący rotor.

• Tłumienie naprężeń dynamicznych: Przejmuje na siebie potężne siły uderzeniowe generowane podczas frakcjonowania twardych i zbitych materiałów, stabilizując geometrię szczeliny między rotorem a sitem.

• Ochrona ramy głównej szredera: Działa jako wymienny element ofiarny, eliminując ryzyko wybijania, wycierania i deformacji bezpośrednich gniazd konstrukcyjnych w korpusie maszyny Vecoplan.

Charakterystyka techniczna i wykonanie

Strefa mocowania sit w szrederach VEZ 3200 narażona jest na skrajną abrazję (wycieranie mineralne przez piasek, pył) oraz stałe wibracje harmoniczne. Specyfikacja produkcji kostki gwarantuje bezkompromisowe parametry mechaniczne:

• Wysokogatunkowa stal konstrukcyjna / narzędziowa (Ulepszana cieplnie): Blok o grubości 30 mm wykonywany jest z certyfikowanych stali stopowych (np. 40Cr / 42CrMo4) charakteryzujących się wybitną odpornością na zmęczenie materiału i ściskanie. Komponent poddawany jest zaawansowanej obróbce termicznej, co pozwala uzyskać wysoką twardość powierzchniową przy zachowaniu doskonałej ciągliwości i udarności rdzenia.

• Precyzyjne formatowanie numeryczne CNC: Gabaryty 120 x 70 mm oraz płaszczyzny bazowe są obrabiane mechanicznie z mikronową powtarzalnością. Gwarantuje to idealnie płasko-równoległe przyleganie kostki do profilu kasety sitowej, eliminując powstawanie lokalnych spiętrzeń naprężeń.

• Zabezpieczenie antykorozyjne: Powierzchnia komponentu jest poddawana procesom oksydowania (czernienia) lub fosfatowania. Chroni to część przed korozją cierną i zapiekaniem w gnieździe, co ma kluczowe znaczenie podczas trudnych warunków eksploatacji (np. przy rozdrabnianiu odpadów wilgotnych).

Montaż i wskazówki serwisowe

Prawidłowa instalacja kostek mocujących o gabarytach 120 x 70 x 30 mm bezpośrednio warunkuje bezpieczeństwo mechaniczne kosza sitowego i zapobiega kolizjom z rotorem:

• Drobiazgowe oczyszczenie nisz montażowych: Przed osadzeniem nowej kostki, gniazdo w ramie szredera Vecoplan oraz punkty stykowe kasety sitowej muszą zostać bezwzględnie oczyszczone z zaprasowanego brudu, pyłu, wtopionych drobin polimerów oraz mikrokorozji. Nawet minimalne zanieczyszczenie pod podstawą o grubości 30 mm uniemożliwi poprawne dociągnięcie i zaryglowanie sita.

• Weryfikacja zużycia i luzów (Prewencja): Stan techniczny kostek mocujących należy regularnie kontrolować podczas każdej inspekcji lub wymiany sit. Przedwczesne wykrycie luzów eksploatacyjnych zapobiega zjawisku „wędrowania” kasety sitowej, co mogłoby doprowadzić do jej rozrywania przez noże rotora.

• Stosowanie fabrycznie nowych łączników: Śruby mocujące kostki przechodzą przez strefę podwyższonych drgań. Muszą być dokręcane za pomocą sprawnego klucza dynamometrycznego z momentem obrotowym (Nm) ściśle według wytycznych technicznych Vecoplan. Obowiązkowe jest stosowanie nowych śrub o najwyższej klasie wytrzymałości (10.9 lub 12.9).

Dlaczego warto wybrać nasze komponenty?

Oferujemy ciężkie części zamienne i elementy ustalające komory roboczej będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM Vecoplan). Dzięki zaawansowanemu parkowi maszynowemu CNC, restrykcyjnemu doborowi certyfikowanych materiałów hutniczych oraz profesjonalnej obróbce cieplnej, nasze kostki mocujące gwarantują idealną geometrię pasowania, wybitną żywotność zmęczeniową oraz maksymalną ciągłość operacyjną Twojego szredera.

O producencie

Dostarczamy pełen asortyment części zamiennych do maszyn Vecoplan serii VEZ, VAZ, VIZ (w tym: noże koronkowe, noże stałe, dociski, oprawy nożowe, kostki mocujące, pancerze ramy oraz sita o zróżnicowanych perforacjach) oraz do urządzeń wielu innych wiodących światowych producentów szrederów. Na bazie rysunku technicznego, specyfikacji wymiarowej, numeru katalogowego lub zużytego elementu wzorcowego jesteśmy w stanie precyzyjnie wykonać komponent o dowolnej konfiguracji, dopasowując podzespół odpowiednio do technicznych potrzeb Państwa zakładu recyklingu.
