WEIMA Podstawa noża stałego tnącego (środkowa) 400x135x75

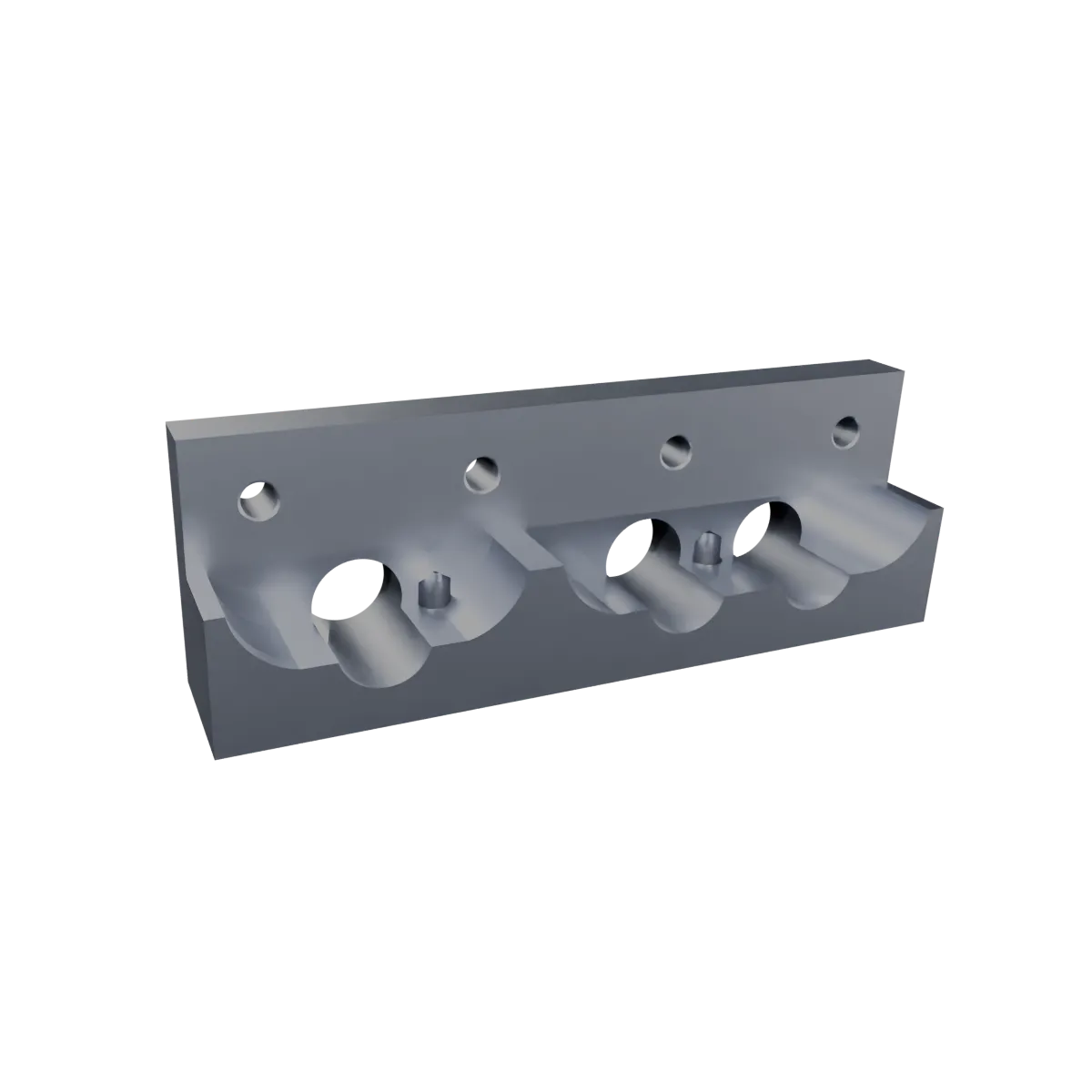

WEIMA – Podstawa noża stałego tnącego (środkowa) 400 x 135 x 75

Przeznaczenie

Masywna, monolityczna podstawa noża stałego (stator holder / środkowa oprawa przeciwnoża) o wymiarach 400 x 135 x 75 mm to kluczowy, wysoce obciążony element strukturalny układu tnącego. Zaprojektowana została do ciężkich szrederów jednowałowych niemieckiego producenta WEIMA Maschinenbau (m.in. do zaawansowanych serii maszyn wielkogabarytowych, takich jak Powerline, WLK czy Spider). Komponent ten montowany jest stacjonarnie w centralnej części belki nożowej, bezpośrednio pod rotorem. Jego głównym zadaniem jest stabilne, sztywne osadzenie właściwych noży stałych (segmentów tnących) oraz przejmowanie i bezpieczne rozpraszanie potężnych sił poprzecznych i uderzeniowych generowanych podczas procesu rozdrabniania. Przy wysokości (grubości) aż 75 mm, podstawa ta stanowi fundament gwarantujący precyzję pracy całego systemu skrawającego.

Wytrzymałość i charakterystyka konstrukcyjna

Środkowa strefa komory rozdrabniania szrederów WEIMA jest poddawana największym, skumulowanym naciskom dynamicznym. Aby zapobiec deformacji ramy i utrzymać idealną szczelinę cięcia, podstawa noża stałego spełnia najwyższe normy inżynieryjne:

• Wysokogatunkowa stal konstrukcyjna o podwyższonej plastyczności: Element wykonywany jest z certyfikowanych stali stopowych o wysokiej wytrzymałości zmęczeniowej i strukturalnej. Zapobiega to pęknięciom zmęczeniowym materiału wzdłuż linii otworów gwintowanych i montażowych.

• Obróbka cieplna (Ulepszanie termiczne): Podstawa poddawana jest procesowi ulepszania cieplnego, co pozwala uzyskać optymalny balans pomiędzy twardością powierzchniową (ochrona przed wycieraniem przez napierający surowiec) a ciągliwością rdzenia, niezbędną do tłumienia drgań o wysokiej częstotliwości.

• Precyzja gniazd montażowych CNC: Wszystkie płaszczyzny bazowe, kieszenie pod segmenty nożowe oraz kanały na śruby są frezowane i szlifowane na zaawansowanych centrach obróbczych CNC. Gwarantuje to idealne zachowanie kątów natarcia oraz bezluzowe pasowanie z elementami tnącymi, co eliminuje ryzyko wyrywania śrub.

• Ochrona korpusu maszyny: Jako element pośredniczący, podstawa chroni główną, drogą belkę nożową szredera przed bezpośrednim zużyciem i uszkodzeniem mechanicznym w przypadku awarii (np. wtopienia lub uderzenia masywnego ciała obcego).

Montaż i wskazówki serwisowe

Prawidłowa instalacja podstawy środkowej 400x135x75 mm ma kluczowe znaczenie dla osiowości i geometrii całego układu skrawającego WEIMA:

• Rygorystyczna czystość podłoża: Przed montażem nowej podstawy, gniazdo w belce głównej szredera musi zostać drobiazgowo oczyszczone z zaprasowanego pyłu polimerowego, rdzy oraz zendry. Nawet minimalne wtrącenie pod powierzchnią bazową o szerokości 135 mm spowoduje przekoszenie noży stałych i doprowadzi do kolizji z nożami rotora.

• Kontrola gwintów montażowych: Gniazda gwintowane w podstawie, służące do przykręcania noży stałych, powinny być regularnie sprawdzane pod kątem przeciągnięcia gwintów. Luzy w tym miejscu mogą doprowadzić do pęknięcia właściwego przeciwnoża.

• Mocowanie wysokiej klasy: Podstawa musi być ryglowana do belki maszyny wyłącznie za pomocą nowych śrub o najwyższej klasie wytrzymałości (10.9 lub 12.9), dokręcanych progresywnie kluczem dynamometrycznym zgodnie ze ścisłymi wytycznymi technologicznymi WEIMA.

Zastosowanie

Środkowa podstawa noża 400 x 135 x 75 mm w szrederach WEIMA zapewnia niezawodność w najcięższych aplikacjach recyklingowych:

• Recykling gabarytów i paliw RDF: Stabilizacja układu tnącego podczas niszczenia ciężkich odpadów komunalnych, mebli, tekstyliów, dywanów i balastów.

• Ciężki recykling tworzyw sztucznych: Praca pod ekstremalnym naporem przy rozdrabnianiu wielkich brył poprodukcyjnych (zlewek, poratów), sprasowanych tworzyw sztucznych, grubościennych rur oraz zużytych opon.

Dlaczego warto wybrać nasze podstawy noży?

Oferujemy komponenty konstrukcyjne będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami części oryginalnych (OEM). Dzięki zaawansowanym procesom obróbki skrawaniem, restrykcyjnemu doborowi europejskich stali oraz kontrolowanej obróbce cieplnej, nasze podstawy gwarantują idealną geometrię, wysoką odporność na odkształcenia plastyczne oraz bezproblemową integrację z fabrycznymi systemami mocowań WEIMA.

O producencie

Dostarczamy wysokiej jakości noże, przeciwnoże, korony tnące, oprawy, podstawy nożowe oraz elementy osłonowe ramy i rotora do maszyn wiodących marek recyklingowych. Na bazie dostarczonej specyfikacji, rysunku lub zużytego wzorca jesteśmy w stanie wykonać podstawę o dowolnym układzie otworów (przelotowych, gwintowanych, pozycjonujących) idealnie dopasowaną do potrzeb Państwa zakładu.
