ZENO ZTLL Oprawa noża obrotowego 110.5x49x59 (wersja 40×40)

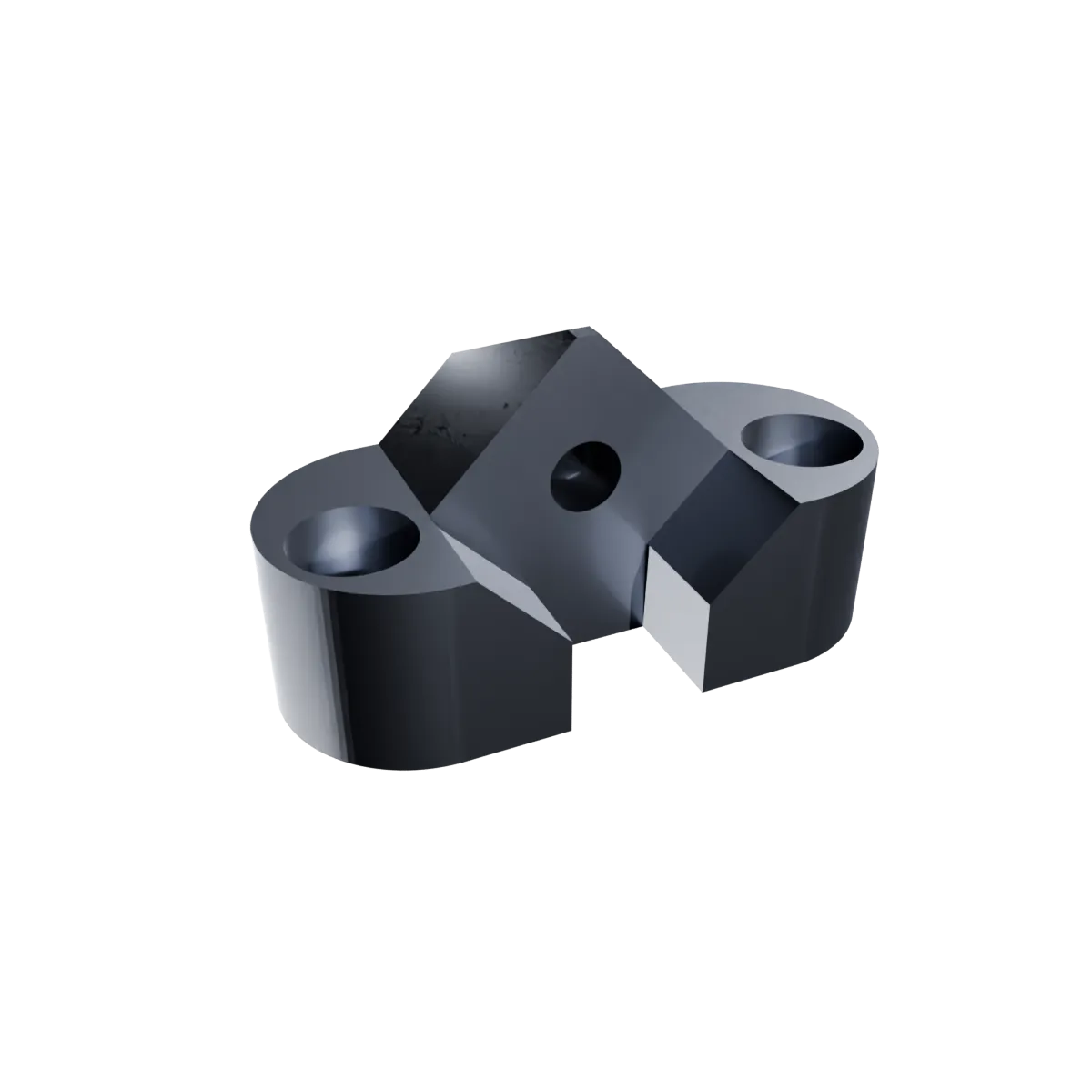

ZENO ZTLL – Oprawa noża obrotowego 110.5 x 49 x 59 (wersja pod noże 40 x 40 mm)

Przeznaczenie

Precyzyjnie wykonana oprawa noża obrotowego (uchwyt nożowy / holder) o specyfikacji wymiarowej 110.5 x 49 x 59 (110.5 mm długości, 49 mm szerokości oraz 59 mm wysokości) to kluczowy element pozycjonująco-zabezpieczający wału tnącego. Zaprojektowana została jako bezpośrednia część zamienna do przemysłowych, jednowałowych szrederów serii ZTLL renomowanego niemieckiego producenta ZENO Zerkleinerungsmaschinen. Uchwyt ten montowany jest bezpośrednio w kieszeniach (gniazdach) rotora i odpowiada za sztywne, bezluzowe osadzenie kwadratowego noża koronowego (koronki tnącej) o rozmiarze 40 x 40 mm. Jako element pośredniczący w układzie skrawającym, oprawa przyjmuje na siebie bezpośrednie siły uderzeniowe powstające podczas rozdrabniania i chroni główny korpus wału roboczego przed mechanicznym zniszczeniem.

Charakterystyka i technologia wykonania

Podczas pracy szredera oprawy nożowe są nieustannie narażone na ekstremalne siły ścinające, piki obciążeniowe oraz wycieranie ścierne przez strumień urobku. Specyfikacja technologiczna uchwytu gwarantuje najwyższą niezawodność:

• Ulepszanie cieplne do optymalnej twardości: Oprawa poddawana jest kontrolowanej obróbce cieplnej. Proces ten nadaje jej wysoką granicę plastyczności i twardość, przy jednoczesnym zachowaniu odpowiedniej ciągliwości. Dzięki temu uchwyt skutecznie tłumi wibracje i nie pęka w przypadku uderzenia noża w nieustępliwy, twardy gabaryt (np. duży blok metalu).

• Pełna powtarzalność geometryczna CNC: Każdy holder o profilu 49 x 59 mm i długości 110.5 mm jest obrabiany na wieloosiowych centrach frezerskich. Dokładne wykonanie powierzchni bazowych gwarantuje idealne wpasowanie w kieszeń rotora oraz precyzyjne zachowanie kąta natarcia noża 40 x 40 mm względem linii przeciwnoża.

• Precyzyjne gniazdo gwintowane: Wewnętrzny gwint mocujący nóż jest wykonywany w rygorystycznych tolerancjach, co zapobiega wyciąganiu nitki gwintu oraz samoczynnemu luzowaniu się śruby pod wpływem drgań dynamicznych.

Montaż i wskazówki serwisowe

Prawidłowa instalacja opraw w gniazdach wału maszyny ZENO ZTLL warunkuje bezpieczną eksploatację i stałą geometrię cięcia:

• Czyszczenie kieszeni wału: Przed wspawaniem lub wkręceniem nowej oprawy (w zależności od wersji mocowania holdera w danym typie rotora ZENO), gniazdo w wale musi zostać drobiazgowo oczyszczone z pozostałości starego spoinowania, wprasowanego pyłu oraz nagarów. Jakiekolwiek zanieczyszczenie pod podstawą oprawy o długości 110.5 mm spowoduje jej przekoszenie i bicie radialne linii noży.

• Ochrona przed wytarciem (Hardfacing): Czołowe płaszczyzny oprawy, najbardziej wystawione na tarcie rozdrabnianego materiału, warto kontrolować pod kątem ubytku materiału. Nadmierne zużycie ścierne uchwytu osłabia podparcie noża i kwalifikuje element do wymiany.

• Wymiana śrub mocujących nóż: Przy montażu noża 40 x 40 mm w gnieździe oprawy należy zawsze stosować nowe śruby o wysokiej klasie wytrzymałości (10.9 lub 12.9) oraz dokręcać je kluczem dynamometrycznym.

Zastosowanie

Oprawa noża obrotowego 110.5 x 49 x 59 mm zapewnia stabilność i ciągłość skrawania w trudnych procesach recyklingu:

• Recykling drewna i biomasy: Rozdrabnianie palet, odpadów tartacznych, płyt wiórowych i MDF na kalibrowaną zrębkę.

• Przetwórstwo odpadów wielkogabarytowych i tworzyw: Bezpieczne utrzymanie noży przy strzępieniu grubościennych tworzyw sztucznych, profili, obudów oraz poratów poprodukcyjnych.

Dlaczego warto wybrać nasze komponenty?

Oferujemy części zamienne będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM). Dzięki zaawansowanemu parkowi maszynowemu CNC, rygorystycznej kontroli tolerancji wymiarowych oraz profesjonalnemu ulepszaniu cieplnemu, nasze oprawy nożowe gwarantują idealne spasowanie montażowe, doskonałą ochronę rdzenia wału oraz maksymalne wydłużenie czasu bezawaryjnej pracy Twojego szredera ZENO.

O producencie

Dostarczamy szeroki asortyment noży obrotowych (w tym koronkowych 40 x 40 mm), opraw nożowych (holderów), noży stałych (środkowych, bocznych), belek dociskowych oraz sit do maszyn marki ZENO. Na bazie rysunku technicznego, numeru katalogowego, wymiarów gabarytowych lub zużytego wzorca jesteśmy w stanie precyzyjnie wykonać uchwyt o dowolnej specyfikacji, dopasowując podzespół idealnie do wymagań technicznych Państwa parku maszynowego.
