GILOTYNA Przeciwnóż prosty 1500x80x20

GILOTYNA – Przeciwnóż prosty 1500 x 80 x 20

Przeznaczenie

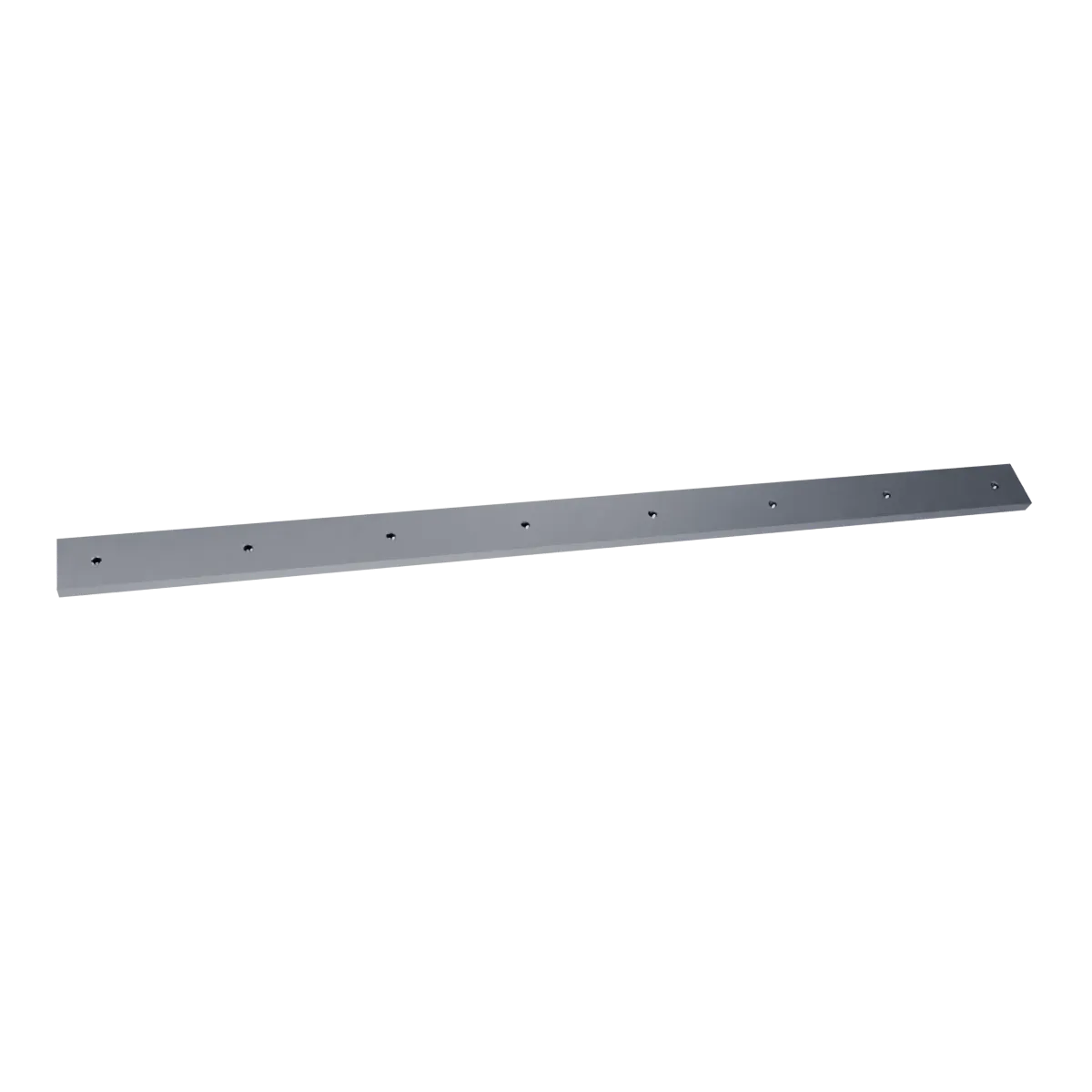

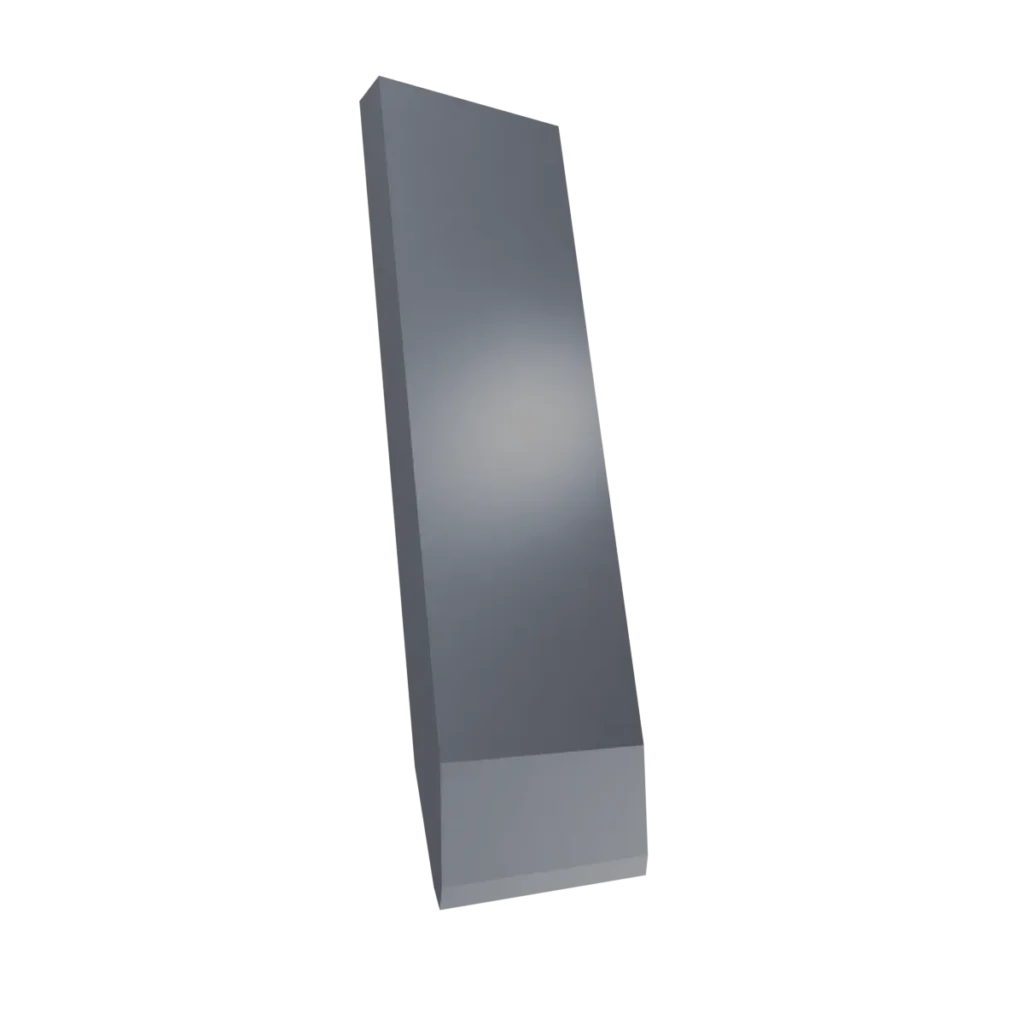

Wielkoformatowy przeciwnóż prosty (nóż dolny / stacjonarny) o imponującej długości 1500 mm, szerokości 80 mm i grubości 20 mm to wysoce odpowiedzialny element konstrukcyjno-roboczy układu tnącego. Zaprojektowany został do montażu stacjonarnego w ciężkich gilotynach przemysłowych, mechanicznych i hydraulicznych nożycach arkuszowych oraz prasach krawędziowych z modułem cięcia. Przy długości półtora metra, komponent ten stanowi sztywną, idealnie prostoliniową krawędź bazową, o którą nóż ruchomy (górny) precyzyjnie ścina napierający surowiec. Przeznaczony jest do seryjnego formatowania arkuszy blach, grubych tworzyw sztucznych, płyt gumowych oraz innych materiałów wielkogabarytowych.

Trwałość i charakterystyka materiałowa

Praca w wielkoformatowych systemach gilotynowych generuje potężne naprężenia wzdłużne oraz ciągły, punktowy nacisk mechaniczny. Specyfikacja materiałowa tego monolitycznego bloku gwarantuje pełną stabilność strukturalną:

• Wysokostopowa stal narzędziowa: Przeciwnoże produkowane są z certyfikowanych stali narzędziowych do pracy na zimno (m.in. 1.2379 / NC11LV / AISI D2), które ze względu na wysoką zawartość chromu i węgla wykazują wybitną odporność na ścieranie i tarcie suche.

• Hartowanie próżniowe na wskroś: Zaawansowana obróbka cieplna w piecach próżniowych zapewnia uzyskanie jednolitej struktury krystalicznej oraz wysokiej, stałej twardości roboczej (55–58 HRC) na całym przekroju bryły. Pozwala to na wielokrotne, seryjne ostrzenie przeciwnoża bez ryzyka spadku jego odporności mechanicznej.

• Wysoka udarność i odporność na pękanie: Kontrolowany proces odpuszczania stali skutecznie eliminuje naprężenia wewnętrzne. Chroni to długi, 1.5-metrowy blok przed pęknięciem wzdłuż linii otworów montażowych pod wpływem gwałtownych skoków ciśnienia hydraulicznego maszyny.

• Idealna liniowość CNC: Płaszczyzny bazowe oraz krawędzie robocze są precyzyjnie szlifowane na długich szlifierkach bramowych CNC. Gwarantuje to zachowanie rygorystycznych tolerancji płasko-równoległości, co jest kluczowe dla uniknięcia miejscowych naprężeń karbów.

Montaż i wskazówki serwisowe

Prawidłowa instalacja przeciwnoża o długości 1500 mm bezpośrednio warunkuje jakość krawędzi po cięciu oraz chroni maszynę przed przeciążeniem:

• Rygorystyczna czystość belki nośnej: Przed osadzeniem nowego lub zregenerowanego elementu należy drobiazgowo oczyścić gniazdo w korpusie gilotyny z opiłków, pyłów, zendry oraz śladów korozji. Jakiekolwiek wtrącenie pod podstawą o grubości 20 mm wywoła przekoszenie noża i uniemożliwi poprawną kalibrację.

• Ustawienie szczeliny tnącej: Dokładne, równomierne ustawienie minimalnego dystansu roboczego pomiędzy nożem górnym a przeciwnożem na całej długości 1500 mm zapewnia czyste cięcie bez powstawania zadziorów i drastycznie obniża pobór energii przez układ napędowy.

• Mocowanie progresywne: Z uwagi na długość elementu i potężne siły ścinające, przeciwnóż musi być montowany wyłącznie przy użyciu nowych śrub o najwyższej klasie wytrzymałości (10.9 lub 12.9), dokręcanych kluczem dynamometrycznym sekwencyjnie – od środka ku brzegom elementu.

Zastosowanie

Przeciwnóż prosty 1500 x 80 x 20 mm doskonale sprawdza się w wielkoformatowych procesach przemysłowych:

• Przemysł metalowy i stalowy: Precyzyjne cięcie i formatowanie arkuszy blach arkuszowych (stal czarna, nierdzewna, aluminium).

• Przetwórstwo tworzyw sztucznych i gumy: Rozcinanie szerokich wstęg folii, płyt polimerowych, grubych mat gumowych oraz taśmociągów.

Dlaczego warto wybrać nasze noże?

Oferujemy części zamienne będące w pełni niezawodnymi, precyzyjnie odwzorowanymi geometrycznie odpowiednikami komponentów oryginalnych (OEM). Dzięki zastosowaniu zaawansowanego parku maszynowego CNC oraz certyfikowanych europejskich stali narzędziowych, nasze przeciwnoże zapewniają idealną płaskość powierzchni, doskonałą liniowość krawędzi oraz maksymalne wydłużenie czasu pracy między kolejnymi ostrzeniami.

O producencie

Dostarczamy wysokiej jakości noże proste, krążkowe, przeciwnoże oraz elementy mocujące do szerokiej gamy gilotyn, pras i nożyc przemysłowych wiodących światowych marek. Na specjalne życzenie jesteśmy w stanie profesjonalnie dostosować parametry materiałowe pod specyfikę przetwarzanego surowca, dobrać dedykowany kąt fazy tnącej lub wykonać noże z określonym, wielopunktowym układem otworów montażowych (fasolki, gwinty, gniazda stożkowe) według indywidualnej dokumentacji technicznej Państwa zakładu.
