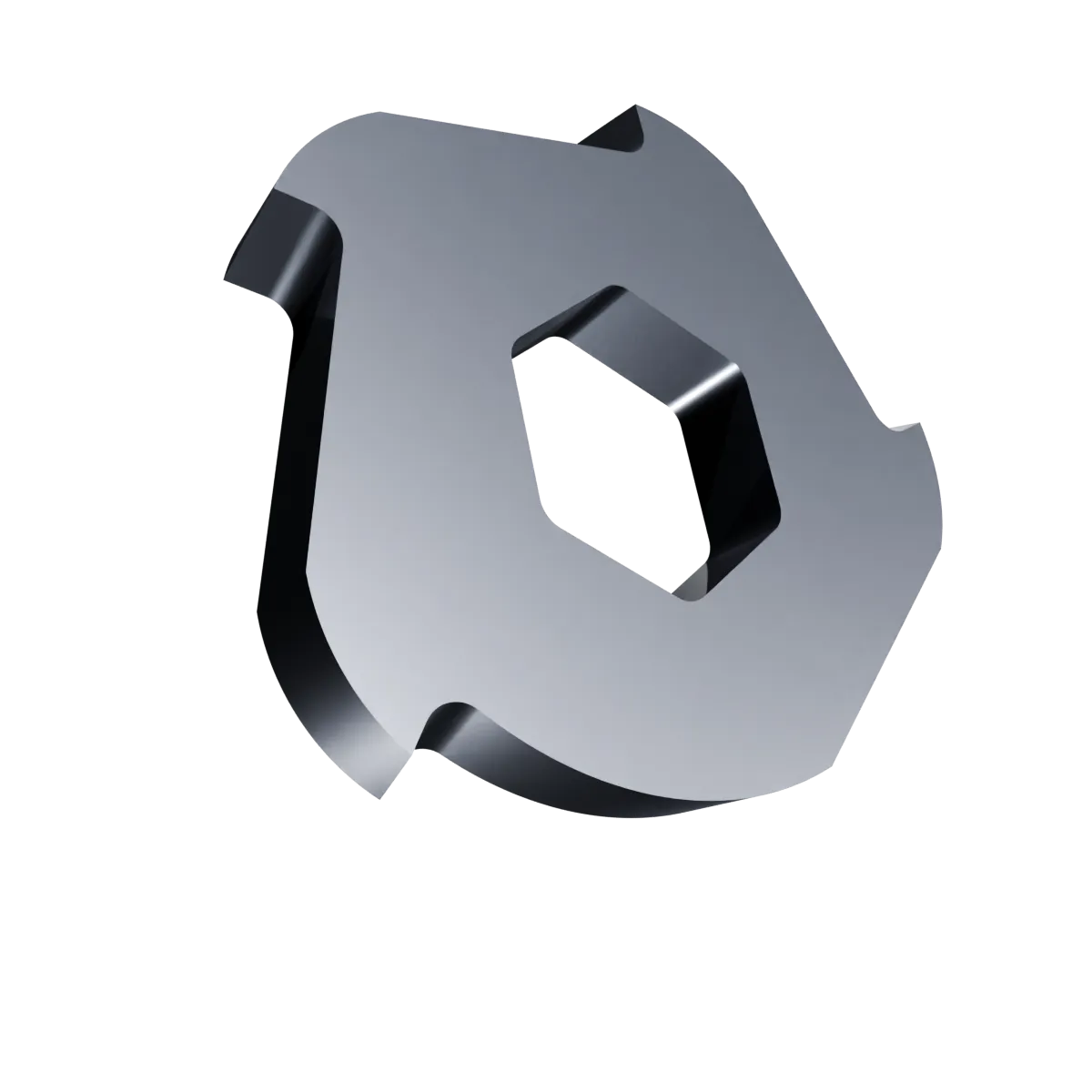

Kruszarka trzywałowa Nóż obrotowy

TRZYWAŁÓWKA Nóż obrotowy (Krążek tnący / Nóż hakowy / Monoblok rozrywający)

Przeznaczenie

Przemysłowy, ekstremalnie ciężki Nóż obrotowy to monolityczne, wysokoobciążone narzędzie skrawające, zaprojektowane specjalnie do pracy w wolnoobrotowych, wielkotonażowych niszczarkach trzywałowych (shredderach trzywałowych). Komponent ten montowany jest pakietowo bezpośrednio na profilowanych wałach roboczych maszyny. Specyfika układu trzywałowego (gdzie zazwyczaj dwa wały zewnętrzne podają i wstępnie rozrywają materiał, a trzeci wał centralny/dolny odpowiada za wymuszenie dokładnego rozdrobnienia i powrót frakcji nadwymiarowej) wymaga od noża unikalnej geometrii chwytającej.

Nadrzędnym zadaniem noża obrotowego w trzywałowych systemach niszczących jest agresywne nacinanie, przebijanie, a następnie gilotynowe rozrywanie wsadów wielkogabarytowych. Układ zębów (haków) na obwodzie tarczy optymalizuje proces wciągania surowca do wnętrza komory roboczej, eliminując zjawisko „ślizgania się” materiału i gwarantując maksymalne wykorzystanie potężnego momentu obrotowego przekładni głównej.

Wytrzymałość i zaawansowana inżynieria materiałowa

Komora robocza rozdrabniaczy trzywałowych podlega permanentnym, asymetrycznym siłom skrętnym, gwałtownym udarom mechanicznym oraz intensywnej abrazji. Nasze krążki tnące gwarantują:

• głęboką twardość strukturalną (hartowanie próżniowe): wykonanie ze specjalistycznych, wysokostopowych stali narzędziowych chromowo-manganowych lub wanadowych (np. 1.2379 / D2, 1.2767 lub dedykowanych stopów modyfikowanych). Zaawansowana obróbka cieplna zapewnia jednolitą twardość (zazwyczaj w przedziale 54–58 HRC) na całym przekroju – od czubka zęba aż po wewnętrzny otwór wielowypustowy.

• ekstremalną odporność na pękanie udarowe: precyzyjnie dobrany proces wielokrotnego odpuszczania termicznego usuwa naprężenia wewnętrzne metalu. Zabezpiecza to strukturę noża przed pęknięciem wzdłużnym lub odłamaniem haka podczas gwałtownego zablokowania maszyny na elemencie niekruszalnym.

• mikrometryczną precyzję osiową CNC: obróbka płaszczyzn bocznych oraz wewnętrznego otworu mocującego (sześciokąt, oś ośmiokątna lub wielowypust) odbywa się na ciężkich centrach numerycznych. Gwarantuje to idealną płaskość, eliminując luz osiowy w pakiecie wału i zapobiegając wędrowaniu materiału między krawędziami tnącymi.

• zdolność do wielokrotnej regeneracji: masywny profil krążka pozwala na wielokrotne ostrzenie (czołowe i boczne) lub profesjonalne napawanie drutami trudnościeralnymi, co drastycznie wydłuża całkowity cykl życia narzędzia.

Montaż i reżim serwisowy

Prawidłowe skompletowanie pakietu nożowego na wałach trzywałówek bezpośrednio warunkuje sprawność maszyny i chroni układ napędowy przed przedwczesnym zużyciem:

• sterylna czystość powierzchni styku: podczas montażu pakietu na wale każda płaszczyzna boczna noża oraz pierścienia dystansowego musi zostać dokładnie oczyszczona. Najmniejsza drobina wciśnięta między elementy spowoduje bicie osiowe i doprowadzi do niszczycielskiego tarcia bocznego noży o siebie.

• sekwencyjny układ fazowy (przesunięcie zębów): noże należy nasuwać na wał z zachowaniem stałego przesunięcia kątowego (układ spiralny lub jodełkowy). Zapewnia to płynną, ciągłą pracę shreddera, eliminuje drgania harmoniczne ramy i zapobiega gwałtownym skokom obciążenia silników.

• kontrola szczeliny bocznej (międzywałowej): po złożeniu pełnego pakietu i dociągnięciu nakrętki wału za pomocą kluczy hydraulicznych, należy precyzyjnie zweryfikować szczelinomierzem odległości boczne mijania się noży na wszystkich trzech osiach roboczych.

• systematyczna weryfikacja stopnia zużycia: zaokrąglenie wierzchołków zębów drastycznie ogranicza zdolność maszyny do samoistnego wciągania gabarytów, co zmniejsza wydajność dobową i drastycznie zwiększa temperaturę wewnątrz komory.

Zastosowanie

Nóż obrotowy do niszczarek trzywałowych stosowany jest w najcięższych procesach niszczenia, recyklingu oraz redukcji objętościowej:

• utylizacji odpadów niebezpiecznych i medycznych: precyzyjne rozrywanie zamkniętych pojemników, beczek stalowych oraz palet z odpadami chemicznymi w kontrolowanych warunkach.

• recyklingu e-waste (WEEE): wstępne niszczenie sprzętu komputerowego, RTV/AGD, gabarytów elektronicznych oraz wielomateriałowych elementów wyposażenia samochodów.

• przetwórstwa odpadów przemysłowych i komunalnych: masowa redukcja objętościowa sprasowanych bel tworzyw, wykładzin, tekstyliów oraz odpadów wielkogabarytowych przeznaczonych do produkcji paliw alternatywnych (RDF/SRF).

Dlaczego warto wybrać nasze rozwiązania

Dostarczamy przemysłowe komponenty tnące projektowane z myślą o bezkompromisowej niezawodności w najtrudniejszych aplikacjach recyklingowych:

• 100% kompatybilności operacyjnej: wymiary zewnętrzne, grubość, profil i liczba zębów oraz geometria otworu wewnętrznego są wykonywane w ścisłej zgodności z dokumentacją techniczną Państwa maszyny lub dostarczonym wzorcem (inżynieria odwrotna).

• ochrona układu kinematycznego: idealna powtarzalność geometryczna i precyzyjne wyważenie pakietu nożowego chronią potężne przekładnie planetarne oraz ułożyskowanie główne shreddera przed przedwczesnym zużyciem.

• optymalizacja kosztów operacyjnych (TCO): najwyższa odporność stopu na wycieranie i pękanie minimalizuje częstotliwość kosztownych i pracochłonnych przestojów serwisowych związanych z przezbrajaniem wałów.

O producencie

Jesteśmy ekspertami w produkcji ciężkich elementów roboczych, noży hakowych, krążków tnących, pierścieni dystansowych oraz osłon do maszyn dwu-, trzy- i czterowałowych. Nasz park maszynowy pozwala na precyzyjną obróbkę CNC gabarytowych monobloków stalowych oraz zaawansowaną obróbkę cieplną. Bazujemy na wieloletnim doświadczeniu w optymalizacji procesów recyklingu i niszczenia najtrudniejszych odpadów przemysłowych. Na specjalne życzenie jesteśmy w stanie profesjonalnie przeprojektować dany element lub wykonać zupełnie nowy produkt według indywidualnych specyfikacji i zaleceń Państwa zakładu.
